Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3412
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Sistema operativo: |
Windows 10 también |
Método de inspección: |
Inspección 3D |
espesor del PCB: |
0.5 - 5 mm |
El software: |
Interfaz de usuario intuitiva |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Peso: |
1100kg |
Área de la inspección: |
Hasta 510 x 510 mm |
Sistema operativo: |
Windows 10 también |
Método de inspección: |
Inspección 3D |
espesor del PCB: |
0.5 - 5 mm |
El software: |
Interfaz de usuario intuitiva |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Peso: |
1100kg |
Área de la inspección: |
Hasta 510 x 510 mm |

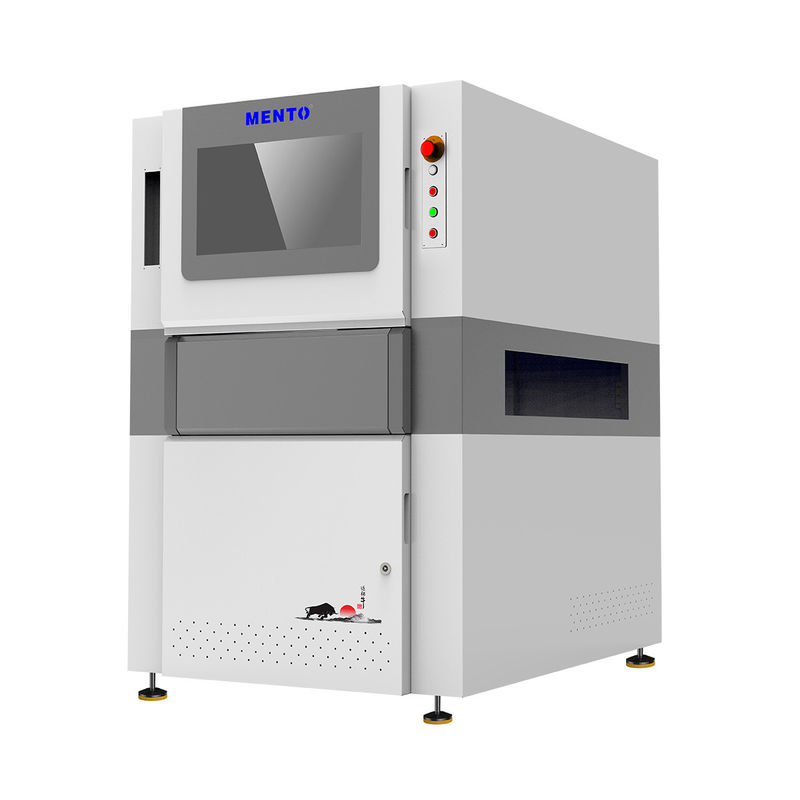

Nuestra máquina de inspección 3D AOI viene con iluminación LED RGB que proporciona una excelente iluminación para la inspección de PCB.El sistema de iluminación está diseñado para proporcionar una iluminación adecuada para la inspección incluso de los componentes más pequeños..
La máquina de inspección 3D AOI está equipada con el sistema operativo Windows 10, lo que facilita su uso y operación.La interfaz fácil de usar del sistema operativo asegura que usted puede fácilmente configurar y operar la máquina sin ninguna dificultad.
El área de inspección de nuestra máquina de inspección 3D AOI es de hasta 510 x 510 mm, lo que la hace adecuada para inspeccionar una amplia gama de tamaños de PCB.La máquina está diseñada para proporcionar una alta precisión e inspección de precisión para PCB, asegurando que se detecten todos los defectos.
Nuestra máquina de inspección 3D AOI utiliza el método de inspección 3D, que es el método de inspección más avanzado de la industria.incluidos los que son difíciles de inspeccionar mediante métodos de inspección 2D.
La máquina de inspección 3D AOI tiene una dimensión de L 1300 x W 1300 x H 1500 mm. Este diseño compacto permite que la máquina encaje en la mayoría de las líneas de producción sin ocupar demasiado espacio.
Nuestra máquina de inspección 3D AOI es perfecta para una variedad de industrias incluyendo automoción, aeroespacial, médica y electrónica de consumo.puede estar seguro de resultados de inspección de alta calidad que cumplan con sus estándares de producción.
Así que, si usted está en la industria de fabricación electrónica o cualquier otra industria que requiere una inspección precisa y precisa de PCB y componentes electrónicos,Nuestra máquina de inspección 3D AOI es la solución perfecta para usted.
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
El Mento-01 está diseñado para una variedad de escenarios de inspección, incluida la inspección de PCB aoi.Fabricación mecánicaEl Mento-01 tiene una alta velocidad de inspección, de hasta 80 cm2/s, lo que lo convierte en una solución de inspección eficiente y fiable.
El Mento-01 utiliza iluminación LED RGB y tecnología de cámara digital 3D para realizar inspección 3D. Este método permite la detección de defectos más complejos y sutiles,que pueden pasarse fácilmente por alto con los métodos tradicionales de inspección 2D.
El Mento-01 es adecuado para una amplia gama de ocasiones y escenarios de aplicación, incluyendo pero no limitado a:
El Mento-01 es una opción ideal para aquellos que buscan una máquina AOI 3D confiable y eficiente.El Mento-01 es capaz de detectar incluso los defectos más sutiles..
Mento-01 es una máquina 3D AOI capaz de proporcionar un sistema de inspección de PCB de alta calidad.La cantidad mínima de pedido es 1 y el precio es negociableEl tiempo de entrega es de 1 semana y los términos de pago están en línea. La capacidad de suministro es de 1000 / mes.
El área de inspección de Mento-01 es de hasta 510 x 510 mm con método de inspección 3D y velocidad de inspección de hasta 80 cm2/s. La iluminación es LED RGB con una resolución de 10 μm.
Embalaje del producto:
Envío:
R: La marca de esta máquina 3D AOI es Mento.
P: ¿Cuál es el número de modelo de esta máquina 3D AOI?
R: El número de modelo de esta máquina AOI 3D es Mento-01.
P: ¿Dónde se fabrica esta máquina 3D AOI?
R: Esta máquina 3D AOI es fabricada en China, Dongguan.
P: ¿Qué certificaciones tiene esta máquina 3D AOI?
R: Esta máquina 3D AOI tiene certificaciones ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para esta máquina 3D AOI?
R: La cantidad mínima de pedido para esta máquina 3D AOI es de 1 unidad.
P: ¿Cuál es el precio de esta máquina 3D AOI?
R: El precio de esta máquina 3D AOI es negociable.
P: ¿Cuál es el tiempo de entrega para esta máquina 3D AOI?
R: El tiempo de entrega de esta máquina 3D AOI es de 1 semana.
P: ¿Cuáles son los términos de pago para esta máquina 3D AOI?
R: Los términos de pago para esta máquina 3D AOI están en línea.
P: ¿Cuál es la capacidad de suministro de esta máquina 3D AOI?
R: La capacidad de suministro de esta máquina 3D AOI es de 1000 unidades por mes.
