Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea
Capacidad de la fuente: 1000 al mes
Sistema operativo: |
Las ventanas |
Resolución: |
5um |
Área de la inspección: |
Hasta 610 mm x 460 mm |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Tipo de la inspección: |
2D y 3D |
Conectividad: |
Ethernet y USB |
Sistema operativo: |
Las ventanas |
Resolución: |
5um |
Área de la inspección: |
Hasta 610 mm x 460 mm |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Tipo de la inspección: |
2D y 3D |
Conectividad: |
Ethernet y USB |
| 3DInspección de la pasta de soldadura | ||
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 12MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
ElMáquina de inspección óptica automatizadaes un sistema de última generación que utiliza métodos de inspección óptica 2D y 3D para garantizar el más alto nivel de precisión y precisión.permite una fácil operación y controlCon una velocidad de inspección de hasta 1000 mm/s, es capaz de ofrecer resultados rápidos y fiables. La máquina es alimentada por una fuente de alimentación AC 100-240V, 50/60Hz y pesa 500 kg.
| Área de inspección | de una longitud superior o igual a 5 mm |
| Las dimensiones | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Velocidad de inspección | Hasta 1000 mm/s |
| Fuente de alimentación | AC 100-240V, 50/60 Hz |
| Peso | 500 kg de peso |
| Tipo de cámara | CCD de alta resolución |
| Conectividad | Ethernet y USB |
| Programación | Es fácil de usar, arrastre y suelte |
| Resolución | 5um |
| Tipo de iluminación | El LED |

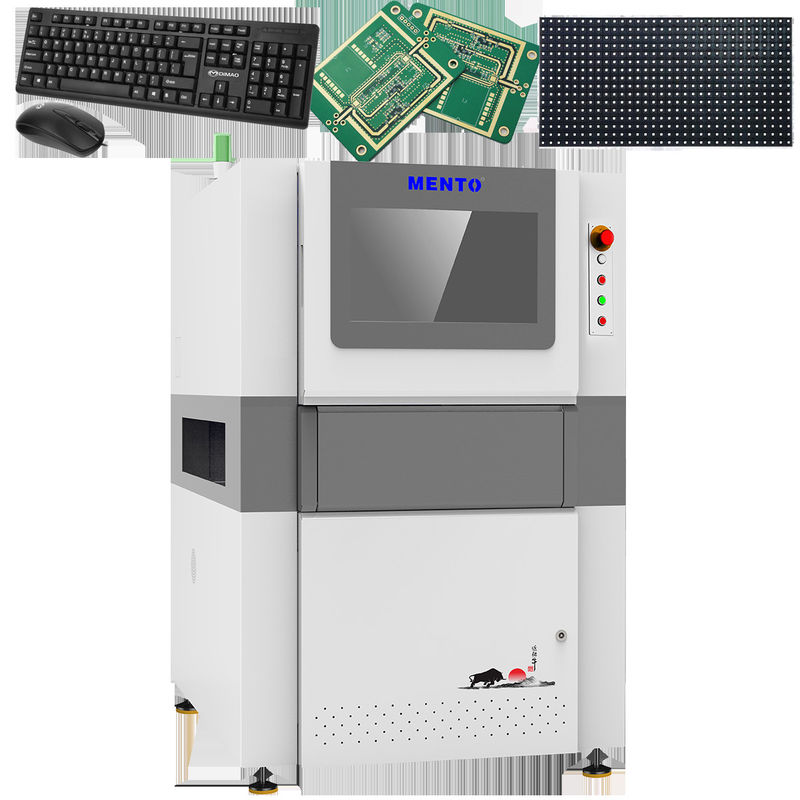

La máquina de inspección óptica automatizada Mento 3D se utiliza para inspeccionar la superficie de las placas de circuito impreso, los componentes electrónicos y otros componentes SMT.Este producto es perfecto para su uso en una amplia gama de industrias que requieren una inspección precisa de los componentes electrónicos, incluidas las industrias automotriz, aeroespacial y médica.
La programación de esta máquina es fácil de usar y cuenta con una interfaz de arrastrar y soltar. Esto permite a los usuarios programar rápida y fácilmente la máquina para inspeccionar diferentes tipos de componentes.La velocidad de inspección de esta máquina es de hasta 1000mm/s, lo que la convierte en una herramienta altamente eficiente y eficaz para inspeccionar grandes lotes de componentes.
La máquina de inspección óptica automatizada Mento 3D tiene un peso de 500 kg, lo que facilita su transporte y movimiento en una planta de producción.Esta máquina es perfecta para su uso en una variedad de entornos., incluidas las instalaciones de fabricación a pequeña escala, las instalaciones de producción a gran escala y los laboratorios de investigación y desarrollo.
En general, la máquina de inspección óptica automatizada Mento 3D es una excelente opción para aquellos que buscan un equipo de inspección SMT de alta calidad, confiable y eficiente.Si está interesado en comprar este producto, póngase en contacto con nuestro equipo de ventas para obtener más información sobre el precio de la máquina de inspección óptica automatizada y realizar un pedido.
Actualizar a la máquina de inspección óptica automatizada 3D para inspecciones aún más precisas.
Nuestro producto Máquina de inspección óptica automatizada está diseñado para proporcionar servicios de inspección y ensayo de alta calidad para componentes y conjuntos electrónicos.Está equipado con tecnología avanzada de imágenes y análisis que permite la detección precisa y confiable de defectos, incluida la inspección de las juntas de soldadura, la medición de los componentes y la inspección de la superficie.
Para garantizar un rendimiento y un tiempo de actividad óptimos, ofrecemos una gama de soporte técnico y servicios para nuestro producto de máquina de inspección óptica automatizada, que incluye:
Nuestro equipo de técnicos experimentados y personal de soporte están comprometidos a proporcionar un servicio oportuno y eficiente a nuestros clientes, ayudando a minimizar el tiempo de inactividad y maximizar la productividad.Póngase en contacto con nosotros hoy para obtener más información sobre nuestro producto de máquina de inspección óptica automatizada y el soporte técnico y los servicios que ofrecemos.
Embalaje del producto:
La máquina de inspección óptica automatizada está cuidadosamente empaquetada en una caja de cartón resistente para garantizar un transporte seguro.La máquina está envuelta en espuma protectora y con otros componentes necesarios, como cables y manuales de usuario..
Envío:
Ofrecemos envío en todo el mundo para la máquina de inspección óptica automatizada. Los costos de envío pueden variar dependiendo del destino y el método de envío seleccionado.Aseguramos la entrega oportuna del producto a nuestros clientes y proporcionamos información de seguimiento para mantenerlos actualizados sobre el estado de la entrega.
P: ¿Cuál es el nombre de marca de esta máquina de inspección óptica automatizada?
R: La marca de la máquina es Mento.
P: ¿Cuál es el lugar de origen de esta máquina?
R: La máquina es fabricada en Dongguan, China.
P: ¿Viene esta máquina con alguna certificación?
R: Sí, la máquina está certificada con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para esta máquina?
R: La cantidad mínima de pedido para esta máquina es 1.
P: ¿El precio de esta máquina es negociable?
R: Sí, el precio de la máquina es negociable.
P: ¿Cuánto tardará en recibir la máquina?
R: El tiempo de entrega para la máquina es de 3 semanas.
P: ¿Cuáles son las condiciones de pago de esta máquina?
R: Las condiciones de pago de la máquina están en línea.
P: ¿Cuál es la capacidad de suministro de esta máquina?
R: La capacidad de suministro de la máquina es de 1000/mes.
