Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Fuente de alimentación: |
CA 220V, 50HZ |
Fuente de luz: |
El LED |
Método de inspección: |
Inspección 3D |
Interfaz: |
Conexión Ethernet |
Velocidad de inspección: |
1000mm/s |
tipo de cámara: |
CCD de alta resolución |
Fuente de alimentación: |
CA 220V, 50HZ |
Fuente de luz: |
El LED |
Método de inspección: |
Inspección 3D |
Interfaz: |
Conexión Ethernet |
Velocidad de inspección: |
1000mm/s |
tipo de cámara: |
CCD de alta resolución |

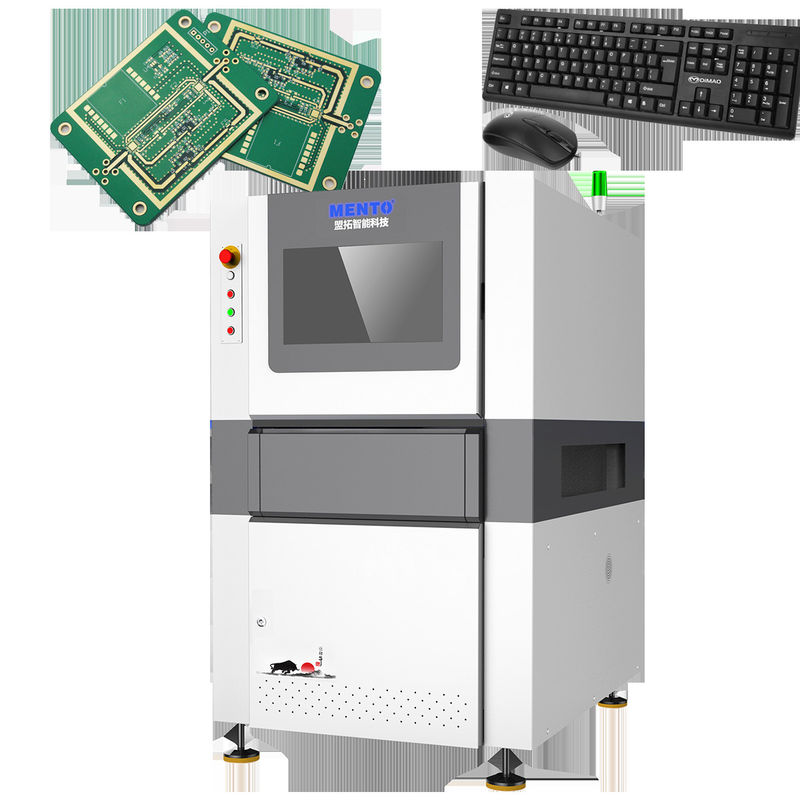

Una de las características destacadas de esta máquina es su cámara CCD de alta resolución, que proporciona una calidad de imagen de primer nivel y asegura que incluso los detalles más pequeños se capturan con la máxima precisión.Esto hace posible que la máquina AOI PCB detecte incluso los defectos más pequeños en la superficie del PCB, asegurando que cada placa de circuito que pasa a través de él es de la más alta calidad.
La máquina de PCB AOI también está diseñada con la conveniencia en mente, con una dimensión compacta de 1000 mm X 800 mm X 1200 mm que le permite encajar cómodamente en cualquier espacio de trabajo.La interfaz Ethernet también facilita la conexión a otros dispositivos y redes, proporcionando una integración perfecta con sus sistemas existentes.
| Inspección 3D de la pasta de soldadura | ||
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Parámetro técnico | Valor |
|---|---|
| Nombre del producto | Máquina de PCB de AOI |
| espesor del PCB | 0.2 mm - 6 mm |
| Tamaño del PCB | No más de 500 mm x 500 mm |
| Interfaz | Conexión Ethernet |
| Resolución | 10 μm |
| Modelo | Se trata de un sistema de control de la calidad. |
| Fuente de alimentación | AC 220V, 50 Hz |
| Sistema operativo | Windows 10 también |
| Tipo de cámara | CCD de alta resolución |
| Método de inspección | Inspección 3D |
| Fuente de luz | El LED |
Este producto está diseñado para proporcionar resultados de inspección precisos y confiables para placas de circuito impreso utilizando tecnología óptica avanzada.La máquina AOI puede detectar una amplia gama de defectos como componentes faltantesCon un tipo de cámara CCD de alta resolución y una precisión de inspección de ± 5 μm, la máquina de PCB AOI puede garantizar efectivamente la calidad de sus productos.
La máquina de PCB AOI es adecuada para varias ocasiones y escenarios de aplicación de productos. Puede usarse en la línea de producción de productos electrónicos, fabricación de PCB y ensamblaje SMT.Este producto se puede utilizar para probar varios PCB, como los de doble caraLa interfaz de la máquina es Ethernet, lo que permite una fácil conexión con otros dispositivos y sistemas.
La máquina AOI PCB tiene un nombre de modelo de XYZ-1000 y una dimensión de 1000mm X 800mm X 1200mm, lo que la hace compacta y fácil de instalar en cualquier espacio de trabajo.Este producto puede satisfacer las demandas de varias industrias.
En conclusión, la máquina de PCB AOI es un sistema de inspección de PCB fiable y eficiente que puede proporcionar resultados de inspección precisos y confiables.Es adecuado para diversas ocasiones y escenarios de aplicación del productoSi usted está buscando una solución confiable y eficiente para sus métodos de prueba de PCB,la máquina de PCB AOI de Mento es el producto perfecto para usted.
El producto de las máquinas AOI para PCB está equipado con soporte técnico y servicios para garantizar un rendimiento óptimo y reducir al mínimo los tiempos de inactividad.Nuestro equipo de expertos está disponible para brindar asistencia y orientación en las siguientes áreas::
Nos comprometemos a proporcionar un servicio al cliente excepcional y asegurarnos de que nuestros clientes obtengan el máximo provecho de su inversión.
La máquina de PCB AOI está empacada de forma segura en una caja de cartón con relleno de espuma para evitar cualquier daño durante el envío.
Envío:
Ofrecemos envío gratuito para la máquina AOI PCB a todos los lugares dentro de los Estados Unidos. Para pedidos internacionales, los costos de envío se calcularán en la caja.El tiempo de envío puede variar según el destino, pero generalmente toma 3-5 días hábiles dentro de los EE.UU. y 7-14 días hábiles para los pedidos internacionales.
P: ¿Cuál es el nombre de marca de esta máquina de PCB AOI?
R: El nombre de marca de esta máquina de PCB AOI es Mento.
P: ¿Dónde se produce esta máquina de PCB AOI?
R: Esta máquina de PCB AOI se produce en Dongguan, China.
P: ¿Está certificada esta máquina de PCB AOI?
R: Sí, esta máquina de PCB AOI está certificada con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para esta máquina de PCB AOI?
R: La cantidad mínima de pedido para esta máquina de PCB AOI es 1.
P: ¿Cuál es el rango de precios para esta máquina de PCB AOI?
R: El precio de esta máquina de PCB AOI es negociable.
P: ¿Cuál es el tiempo de entrega para esta máquina de PCB AOI?
R: El tiempo de entrega para esta máquina de PCB AOI es de 1 semana.
P: ¿Cuáles son los términos de pago para esta máquina de PCB AOI?
R: Los términos de pago para esta máquina de PCB AOI están en línea.
P: ¿Cuál es la capacidad de suministro para esta máquina de PCB AOI?
R: La capacidad de suministro de esta máquina de PCB AOI es de 1000/mes.
