Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Modelo: |
Se trata de un sistema de control de la calidad. |
Fuente de luz: |
El LED |
Método de inspección: |
Inspección 3D |
Tamaño del PCB: |
No más de 500 mm x 500 mm |
espesor del PCB: |
0,2 mm - 6 mm |
Precisión de la inspección: |
±5μm |
Sistema operativo: |
Windows 10 también |
Modelo: |
Se trata de un sistema de control de la calidad. |
Fuente de luz: |
El LED |
Método de inspección: |
Inspección 3D |
Tamaño del PCB: |
No más de 500 mm x 500 mm |
espesor del PCB: |
0,2 mm - 6 mm |
Precisión de la inspección: |
±5μm |
Sistema operativo: |
Windows 10 también |

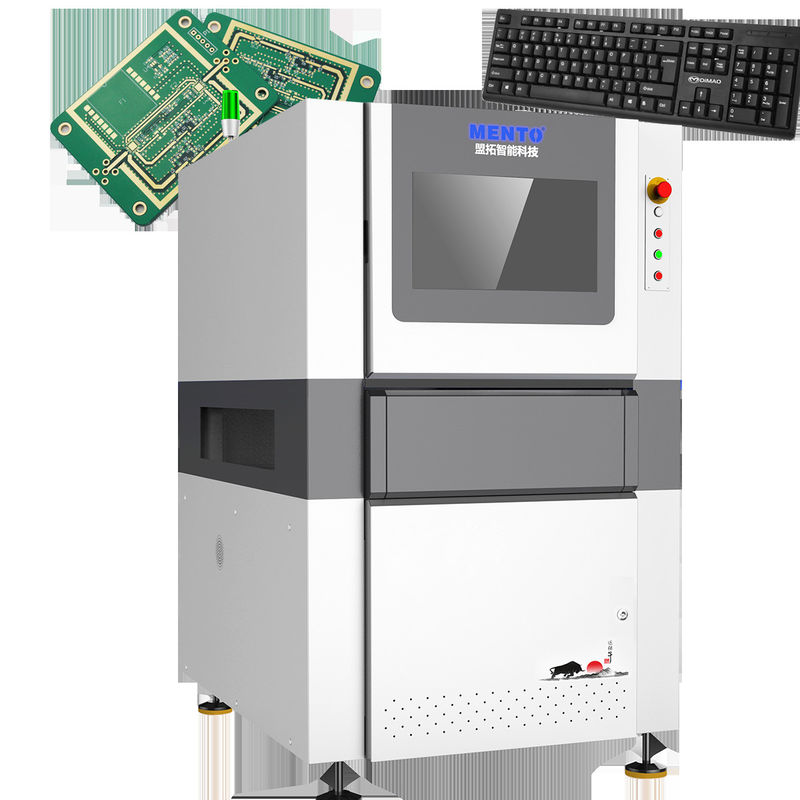

La máquina AOI PCB se ejecuta en el sistema operativo Windows 10, proporcionando una interfaz fácil de usar y familiar que es fácil de navegar y utilizar.También cuenta con una interfaz Ethernet para una fácil conectividad y comunicación, lo que permite una integración perfecta en cualquier entorno de fabricación o flujo de trabajo.
La máquina de PCB AOI es alimentada por una fuente de alimentación AC 220V, 50Hz, lo que garantiza un rendimiento estable y constante.lo que lo hace perfecto para cualquier instalación de producción o laboratorio.
Con sus capacidades de alta resolución, la máquina de PCB AOI puede detectar incluso los defectos y errores más pequeños en el PCB, con una resolución de 10 μm. Esto garantiza que los productos sean de la más alta calidad,y cualquier problema puede ser identificado y resuelto rápidamente.
| Inspección 3D de la pasta de soldadura | ||
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Modelo | Se trata de un sistema de control de la calidad. |
| Velocidad de inspección | Se aplicará el método siguiente: |
| espesor del PCB | 0.2 mm - 6 mm |
| Método de inspección | Inspección 3D |
| Tamaño del PCB | No más de 500 mm x 500 mm |
| Sistema operativo | Windows 10 también |
| Interfaz | Conexión Ethernet |
| Precisión de la inspección | ± 5 μm |
| Fuente de luz | El LED |
La máquina AOI es una herramienta esencial para la industria de fabricación de PCB.Es un sistema automatizado de inspección óptica que revisa los defectos de las placas de circuitos impresos y garantiza que cumplen con las normas de la industriaLa máquina dispone de un método de inspección 3D que permite la detección precisa y precisa de cualquier anomalía en el PCB.que garantiza que los PCB son de la más alta calidad.
La máquina Mento AOI PCB es adecuada para diversas ocasiones y escenarios de aplicación. Es ideal para su uso en empresas de fabricación de PCB, fabricantes de productos electrónicos,y instituciones de investigación y desarrolloLa máquina puede manejar PCB con un grosor que va desde 0,2 mm hasta 6 mm, lo que la hace versátil y adecuada para diferentes tipos de PCB.
El modelo XYZ-1000 de la máquina Mento AOI tiene una interfaz Ethernet, que permite una fácil conectividad e integración con otros sistemas.Esta característica facilita la incorporación de la máquina AOI a las líneas de producción y flujos de trabajo existentes.
En conclusión, la máquina de PCB Mento AOI es un sistema de inspección de PCB confiable y eficiente que es adecuado para diversas ocasiones y escenarios de aplicación.manejo versátil del grosor del PCB, y la interfaz Ethernet lo convierten en un activo valioso para las empresas fabricantes de PCB, fabricantes de productos electrónicos e instituciones de investigación y desarrollo.
Nuestro producto AOI PCB Machine viene con soporte técnico y servicios completos, incluidos:
Estamos comprometidos a proporcionar a nuestros clientes el más alto nivel de soporte y garantizar que su máquina de PCB AOI funcione con el máximo rendimiento.
Embalaje del producto:
Envío:
P: ¿Cuál es el nombre de marca de la máquina de PCB AOI?
R: La marca de la máquina AOI para PCB es Mento.
P: ¿Dónde se fabrica la máquina de PCB AOI?
R: La máquina de PCB AOI se fabrica en China, en Dongguan.
P: ¿Qué certificaciones tiene la máquina de PCB AOI?
R: La máquina de PCB AOI está certificada con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina de PCB AOI?
R: La cantidad mínima de pedido para la máquina de PCB AOI es 1.
P: ¿Cuál es el tiempo de entrega para la máquina de PCB AOI?
R: El plazo de entrega para la máquina de PCB AOI es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para la máquina de PCB AOI?
R: Los términos de pago para la máquina de PCB AOI están en línea.
P: ¿Cuál es la capacidad de suministro de la máquina de PCB AOI?
R: La capacidad de suministro de la máquina de PCB AOI es de 1000/mes.
P: ¿El precio de la máquina de PCB AOI es negociable?
R: Sí, el precio de la máquina de PCB AOI es negociable.
