Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3412
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Sistema operativo: |
Windows 10 también |
Velocidad de inspección: |
Hasta 80 Cm2/s |
Área de la inspección: |
Hasta 510 x 510 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Método de la alineación: |
Alineación automática |
El software: |
Interfaz de usuario intuitiva |
Resolución: |
10 μm |
Sistema operativo: |
Windows 10 también |
Velocidad de inspección: |
Hasta 80 Cm2/s |
Área de la inspección: |
Hasta 510 x 510 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Método de la alineación: |
Alineación automática |
El software: |
Interfaz de usuario intuitiva |
Resolución: |
10 μm |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

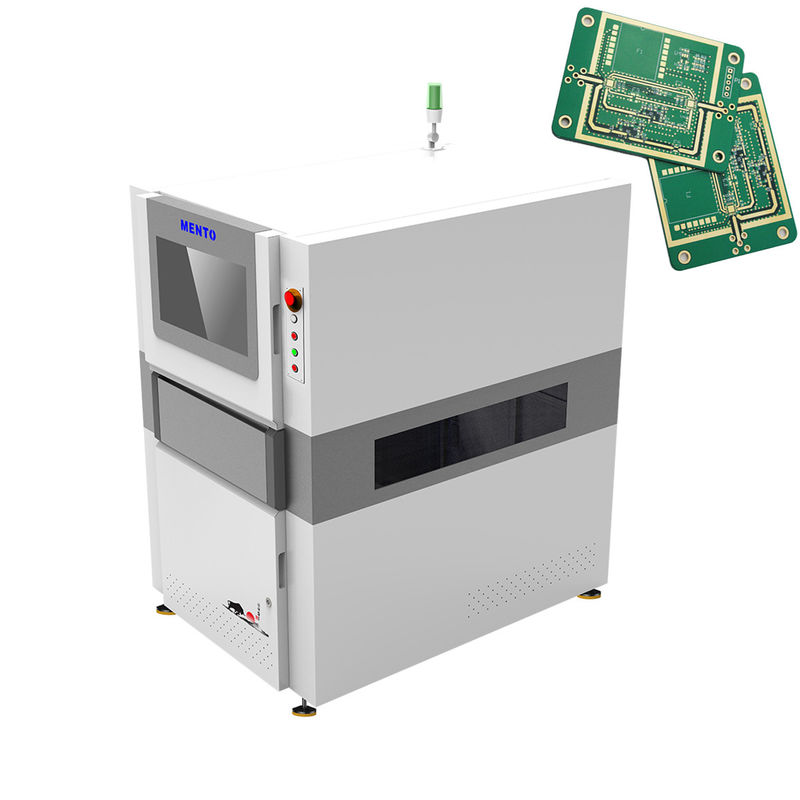

Con un rango de espesor de PCB de 0,5 a 5 mm, nuestra máquina 3D AOI es adecuada para inspeccionar una amplia gama de PCB, lo que la convierte en una opción ideal para aplicaciones de sistemas de inspección de PCB.La máquina está equipada con iluminación LED RGB que proporciona una iluminación brillante y uniformeLa superficie de inspección de la máquina es de hasta 510 x 510 mm, lo que proporciona un amplio espacio para inspeccionar PCB de gran tamaño.
Nuestra máquina 3D AOI opera en AC 220V, 50/60Hz, por lo que es adecuada para su uso en diferentes países y lugares.permitir una inspección rápida y eficiente de grandes volúmenes de PCBEsto es particularmente útil en entornos de producción de gran volumen donde la velocidad y la precisión son cruciales.
Nuestra máquina 3D AOI está diseñada con características y tecnología avanzadas para garantizar una alta precisión y fiabilidad en la inspección de PCB.La máquina está equipada con una cámara de alta resolución que captura imágenes detalladas de la PCBLa máquina también cuenta con un algoritmo sofisticado que analiza las imágenes e identifica cualquier defecto o error en la PCB.
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Parámetros técnicos | Detalles del producto |
|---|---|
| Método de alineación | Alineación automática |
| Sistema operativo | Windows 10 también |
| Fuente de alimentación | AC 220V, 50/60 Hz |
| Peso | 800 Kg |
| Iluminación | LED RGB |
| espesor del PCB | 0.5 - 5 mm |
| Resolución | 10 μm |
| Tipos de inspección | En el caso de las piezas de soldadura, el componente, el defecto |
| Tipo de cámara | Cámara digital 3D |
| El software | Interfaz de usuario intuitiva |
La máquina 3D AOI de Mento está diseñada para ofrecer servicios de inspección superiores para PCB. Utiliza tecnología de cámara digital 3D para inspeccionar PCB en busca de defectos y fallos.Con dimensiones de L 1300 X W 1300 X H 1500 mm, esta máquina es compacta y se puede instalar fácilmente en un espacio de trabajo.
La máquina 3D AOI de Mento tiene un software de interfaz de usuario intuitivo que lo hace fácil de operar.Esta máquina está equipada con una cámara digital 3D que captura imágenes de alta resolución de los PCB, permitiendo una inspección y detección precisas de defectos.
La máquina Mento-01 3D AOI es adecuada para una variedad de ocasiones y escenarios de aplicación.y otras industrias que requieren una inspección precisa de los PCBEsta máquina se puede utilizar para la inspección de PCBs de una sola cara, de dos caras y de múltiples capas, por lo que es versátil y práctica.
La máquina 3D AOI de Mento es una herramienta de inspección confiable y eficiente que puede ayudar a mejorar la calidad de los PCB.Su método de inspección 3D asegura que incluso las fallas y defectos más pequeños se detectenEsta máquina también es fácil de mantener, por lo que es una solución rentable para las empresas.
El apoyo técnico y los servicios del producto 3D AOI Machine incluyen:
- Instalación y formación in situ
- Apoyo técnico remoto por teléfono o correo electrónico
- Actualizaciones periódicas del software para mejorar el rendimiento de la máquina
- Servicios de mantenimiento y reparación
- Reemplazo de piezas de repuesto
- Asistencia para solucionar problemas
Embalaje del producto para la máquina AOI 3D:
La máquina 3D AOI será empaquetada de forma segura en una caja de cartón resistente para evitar cualquier daño durante el transporte.El producto será envuelto en envoltorio de burbujas y colocado en el centro de la caja para evitar cualquier movimientoLa caja estará etiquetada con el nombre del producto, número de modelo e instrucciones de manejo.
Envío:
La máquina 3D AOI se enviará utilizando un servicio de mensajería confiable y de confianza. El costo de envío se calculará en función del lugar de entrega y el peso del paquete.El tiempo de entrega estimado se proporcionará al cliente al realizar el pedidoEl cliente recibirá un número de seguimiento para controlar el estado de entrega del paquete.
P: ¿Cuál es la marca de la máquina 3D AOI?
R: La marca de la máquina 3D AOI es Mento.
P: ¿Cuál es el número de modelo de la máquina 3D AOI?
R: El número de modelo de la máquina 3D AOI es Mento-01.
P: ¿Dónde se fabrica la máquina 3D AOI?
R: La máquina 3D AOI se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene la máquina 3D AOI?
R: La máquina 3D AOI está certificada con ISO9001 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina 3D AOI?
R: La cantidad mínima de pedido para la máquina 3D AOI es 1.
P: ¿Cuál es el precio de la máquina 3D AOI?
R: El precio de la máquina 3D AOI es negociable.
P: ¿Cuál es el tiempo de entrega de la máquina 3D AOI?
R: El tiempo de entrega de la máquina 3D AOI es de 3 semanas.
P: ¿Cuáles son los términos de pago para la máquina 3D AOI?
R: Los términos de pago para la máquina 3D AOI están en línea.
P: ¿Cuál es la capacidad de suministro de la máquina 3D AOI?
R: La capacidad de suministro de la máquina 3D AOI es de 1000/mes.
