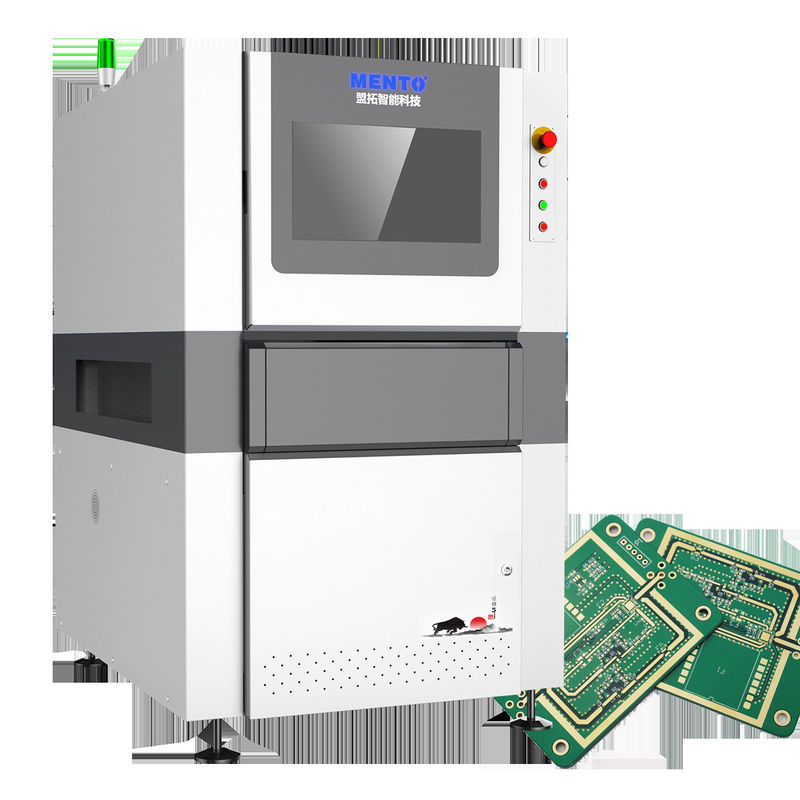

0.2mm 6mm AOI PCB Inspección CCD de la máquina para el componente CHIP

Descripción del producto:Con una dimensión de 1000 mm x 800 mm x 1200 mm, esta máquina AOI está diseñada para encajar en cualquier espacio de trabajo sin comprometer el rendimiento. La máquina está diseñada para proporcionar al usuario una interfaz familiar y fácil de usar. Una de las características destacadas de la máquina AOI para PCB es su velocidad de inspección. Con una velocidad de 1000 mm/s, la máquina es capaz de inspeccionar un gran número de PCB en un corto período de tiempo, lo que la convierte en una excelente adición a cualquier proceso de fabricación de PCB. Esta máquina AOI también está diseñada para adaptarse a una amplia gama de espesores de PCB, que van desde 0,2 mm hasta 6 mm. Esto la convierte en una opción versátil para los fabricantes de PCB que producen PCB de diferentes espesores. Inspección Óptica Automatizada 2D en Línea de una Sola Pista Modelo K2012 Capacidad de Prueba Elementos de prueba Cuerpo del componente CHIP, juntas de soldadura del componente CHIP, caracteres, juntas de soldadura DIP Componente mínimo CHIP: 0201 Método de detección Aprendizaje profundo, Procesamiento de imágenes Sistema óptico Cámara Cámara industrial a color de alta velocidad de 12 MP Lente telecéntrica 0.36X/0.23X Resolución 10um/15um FOV 40x30mm /60x45mm Velocidad de detección 3FOV/s Sistema de software Sistema operativo Ubuntu 20.04 Propiedades mecánicas Grosor de la PCB 0.3~10 mm (deformación ≤ 5 mm) Altura del componente Superior 30 mm, Inferior 84 mm (altura especial personalizable) Dispositivo de accionamiento Servomotor + Tornillo de bolas + Guía lineal Velocidad de movimiento Máx. 600 mm/s Precisión de posicionamiento ≤ 8 um (después de la calibración) Guía de transporte de PCB Altura del transporte de rieles de PCB: 900+20 mm (desde el suelo hasta la superficie de transporte de rieles de PCB) 600 mm x 700 mm Distancia mínima entre PCB: ≤ 90 mm Parámetros Método de curado AC220V/50Hz/2000W Pantalla de detección W1000mmxD1380mmxH1600mm (sin base 100±20mm) Precisión 1100KG Precisión de remensura ≥ 0.5MPa Tamaño del anillo de oblea Temperatura: 5~40℃, humedad relativa 25%~80% (sin escarcha) Número de obleas manejadas simultáneamente Interfaz SMEMA estándar Características: Nombre del producto: Máquina AOI para PCB Fuente de alimentación: AC 220V, 50Hz Resolución: 10 μm Tamaño de PCB: Máx. 500 mm X 500 mm Fuente de luz: LED ¿Busca una máquina AOI para PCB que ofrezca inspección de PCB de alta resolución? Nuestro producto es la opción perfecta para usted. Con una resolución de 10 μm, puede estar seguro de que se detectarán incluso los defectos más pequeños. La máquina también está equipada con una fuente de luz LED, lo que garantiza que el proceso de inspección sea preciso y eficiente. Nuestro sistema de inspección de PCB está diseñado para ser fácil de usar y eficiente. Es fácil de usar e integrar en su sistema existente. La máquina funciona con una fuente de alimentación de CA de 220 V, 50 Hz, lo que garantiza que sea fiable y eficiente. Si busca un precio competitivo para una máquina AOI para PCB que ofrezca una excelente relación calidad-precio, no busque más allá de nuestro producto. Póngase en contacto con nosotros hoy mismo para obtener más información sobre nuestro producto y cómo puede beneficiar a su negocio. Parámetros técnicos: Peso: 200 kg Modelo: XYZ-1000 Tamaño de PCB: Máx. 500 mm X 500 mm Grosor de PCB: 0.2 mm - 6 mm Precisión de inspección: ±5 μm Dimensión: 1000 mm X 800 mm X 1200 mm Fuente de alimentación: AC 220V, 50Hz Interfaz: Ethernet Resolución: 10 μm Tipo de cámara: CCD de alta resolución Aplicaciones: La máquina AOI para PCB Mento es un producto de vanguardia diseñado para probar placas de circuito impreso (PCB) con la máxima precisión. Utiliza tecnología AOI avanzada para inspeccionar PCB en busca de defectos como piezas faltantes, piezas incorrectas e polaridad incorrecta. Este producto tiene una velocidad de inspección de 1000 mm/s y una resolución de 10 μm, lo que lo convierte en uno de los métodos de prueba de PCB más rápidos y precisos disponibles en el mercado. Este producto es perfecto para fabricantes de PCB y empresas de ensamblaje electrónico que necesitan garantizar que sus productos cumplan con los más altos estándares de calidad. Con su interfaz Ethernet, se puede integrar fácilmente en una línea de producción para pruebas sin problemas. La máquina AOI para PCB Mento puede manejar PCB con un tamaño máximo de 500 mm X 500 mm, lo que la hace adecuada para una amplia gama de aplicaciones. Como uno de los principales fabricantes de equipos AOI, Mento tiene una capacidad de suministro de 1000 unidades por mes, lo que la convierte en un proveedor fiable para operaciones de fabricación a gran escala. Este producto utiliza fuentes de luz LED, que son energéticamente eficientes y duraderas, lo que reduce la necesidad de reemplazos frecuentes. En general, la máquina AOI para PCB Mento es un producto imprescindible para cualquier empresa de ensamblaje electrónico o fabricante de PCB. Con su tecnología avanzada, alta precisión y rápida velocidad de inspección, es uno de los métodos de prueba de PCB más eficientes y fiables disponibles en el mercado. El pago se puede realizar en línea para mayor comodidad, lo que hace que el proceso de compra sea sencillo. Soporte y Servicios: El soporte técnico y los servicios del producto de la máquina AOI para PCB incluyen: Instalación y configuración de la máquina Capacitación sobre cómo operar la máquina Asistencia para la resolución de problemas técnicos Servicios regulares de mantenimiento y reparación Actualizaciones y mejoras de software Servicios de consultoría para optimizar el rendimiento y la productividad de la máquina Póngase en contacto con nosotros para obtener más información sobre nuestro soporte técnico y servicios. Embalaje y Envío: Embalaje del producto: La máquina AOI para PCB se empaquetará de forma segura en una robusta caja de cartón con insertos de espuma para evitar cualquier daño durante el envío. El producto también se etiquetará con pegatinas de frágil para garantizar un manejo cuidadoso. Envío del producto: Ofrecemos envío gratuito a todas las ubicaciones dentro de los Estados Unidos. Para pedidos internacionales, se aplicarán tarifas de envío que se calcularán al finalizar la compra. Los pedidos se enviarán dentro de los 2 días hábiles posteriores a la recepción del pago. Los tiempos de entrega pueden variar según el destino, pero generalmente oscilan entre 3 y 7 días hábiles para pedidos nacionales y entre 7 y 14 días hábiles para pedidos internacionales. Preguntas frecuentes: ¿Cuál es el nombre de la marca de la máquina de PCB? El nombre de la marca de la máquina de PCB es Mento. 2. ¿Dónde se fabrica la máquina de PCB? La máquina de PCB se fabrica en Dongguan, China. 3. ¿Está certificada la máquina de PCB? Sí, la máquina de PCB está certificada con ISO9001/ISO14001. 4. ¿Cuál es la cantidad mínima de pedido para la máquina de PCB? La cantidad mínima de pedido para la máquina de PCB es 1. 5. ¿Cuáles son los términos de pago para la máquina de PCB? Los términos de pago para la máquina de PCB son en línea. 6. ¿Cuál es el tiempo de entrega de la máquina de PCB? El tiempo de entrega de la máquina de PCB es de 3 semanas. 7. ¿Cuál es la capacidad de suministro de la máquina de PCB? La capacidad de suministro de la máquina de PCB es de 1000/mes. 8. ¿Es negociable el precio de la máquina de PCB? Sí, el precio de la máquina de PCB es negociable.
