Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Detección de defectos: |
Defectos de las juntas, componentes y PCB de la soldadura |
Velocidad de inspección: |
Hasta 60 cm2/s |
Resolución: |
el 10μm |
tipo de cámara: |
CCD de alta resolución |
Sistema operativo: |
Las ventanas |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Área de la inspección: |
Hasta 610 mm x 460 mm |
Detección de defectos: |
Defectos de las juntas, componentes y PCB de la soldadura |
Velocidad de inspección: |
Hasta 60 cm2/s |
Resolución: |
el 10μm |
tipo de cámara: |
CCD de alta resolución |
Sistema operativo: |
Las ventanas |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Área de la inspección: |
Hasta 610 mm x 460 mm |

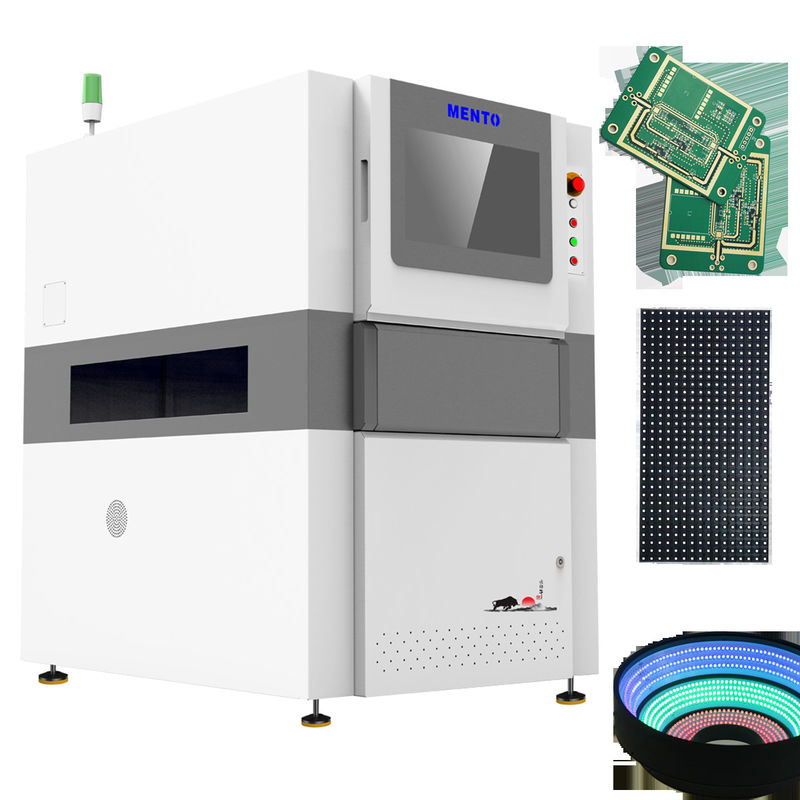

El probador AOI tiene dos modos de inspección, 2D y 3D, que le permiten realizar inspecciones de alta precisión.mientras que el modo 3D los inspecciona desde múltiples ángulosAmbos modos pueden detectar una variedad de defectos como componentes faltantes, componentes extraviados, polaridad incorrecta y defectos de soldadura, por nombrar algunos.
La velocidad de inspección del probador AOI es de hasta 60 cm2/s. Esto significa que puede realizar inspecciones de forma rápida y eficiente, lo que permite una tasa de producción más rápida.El área de inspección del probador de AOI es de hasta 610 mm x 460 mm, que es un área lo suficientemente grande como para inspeccionar la mayoría de los PCB y componentes electrónicos. Esto también significa que puede inspeccionar múltiples componentes a la vez, aumentando aún más su eficiencia.
El AOI Tester funciona con una fuente de alimentación de 100-240V AC, 50/60Hz. Esto le permite ser utilizado en una variedad de lugares y países. También está diseñado para ser fácil de usar y fácil de operar.El AOI Tester opera en el sistema operativo Windows, lo que facilita la integración en las líneas de producción existentes.
En general, el probador de AOI es una pieza esencial del equipo de AOI para cualquier empresa de fabricación de electrónica.garantizar que los productos producidos sean de alta calidad y libres de defectosSus dos modos de inspección, 2D y 3D, proporcionan una inspección integral de componentes electrónicos y PCB.Su velocidad de inspección rápida y su gran área de inspección hacen que sea una herramienta eficiente en la línea de producciónSu compatibilidad con el sistema operativo Windows y su interfaz fácil de usar hacen que sea fácil de integrar en las líneas de producción existentes.
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Tipo de producto | Sistema de inspección óptica automática |
| Sistema operativo | Las ventanas |
| Resolución | 10 μm |
| Sistema de iluminación | El LED |
| Modos de inspección | 2D y 3D |
| Velocidad de inspección | Hasta 60 cm2/s |
| El software | Interfaz de usuario intuitiva |
| Detección de defectos | Defectos de las juntas, componentes y PCB de la soldadura |
| Fuente de alimentación | AC 100-240V, 50/60 Hz |
| Aplicación | Inspección de PCB |
El Mento AOI Tester tiene dimensiones de 1200 mm X 1000 mm X 1500 mm, por lo que es una solución compacta y de ahorro de espacio para fábricas o unidades de fabricación.El producto viene con un software de interfaz de usuario intuitivoEl sistema operativo para este producto es Windows, que es comúnmente utilizado y familiar para muchos usuarios.
El Mento AOI Tester es adecuado para una amplia gama de ocasiones y escenarios de aplicación de productos. Es ideal para inspeccionar juntas de soldadura, componentes y defectos de PCB.Este producto es perfecto para su uso en unidades de fabricación que requieren una inspección rápida y eficiente de PCBLa función de PCB de inspección AOI garantiza que el producto se inspeccione con precisión y se detecten defectos.
Este producto es perfecto para su uso en la industria electrónica, donde la calidad de los PCB es crucial. También se puede utilizar en la industria automotriz, donde se requieren PCB confiables y de alta calidad.El Mento AOI Tester también es adecuado para su uso en la industria médica., donde los PCB se utilizan en dispositivos médicos.
En conclusión, Mento AOI Tester es una excelente inversión para las unidades de fabricación que requieren una inspección de PCB de alta calidad y eficiencia.Este producto es adecuado para una amplia gama de industrias y es fácil de usar, por lo que es una solución ideal para fábricas o unidades de fabricación.
El comprobador de AOI es un producto de alta tecnología que requiere apoyo técnico y servicios para garantizar un rendimiento óptimo.Nuestro equipo de técnicos experimentados está disponible para brindar asistencia en la resolución de problemas, reparaciones y servicios de mantenimiento.
También ofrecemos servicios de capacitación e instalación para ayudar a nuestros clientes a sacar el máximo provecho de su AOI Tester.y chat en línea para responder cualquier pregunta o inquietud que pueda tener.
Además, proporcionamos actualizaciones y mejoras de software para garantizar que su probador AOI esté siempre actualizado con las últimas características y mejoras de rendimiento.
Nuestro objetivo es proporcionar a nuestros clientes un servicio y un apoyo excepcionales para garantizar que su probador AOI funcione con el máximo rendimiento y ofrezca resultados confiables.
Embalaje del producto:
Envío:
P: ¿Cuál es la marca de este producto AOI Tester?
R: El nombre comercial de este producto AOI Tester es Mento.
P: ¿Dónde se fabrica este producto AOI Tester?
R: Este producto AOI Tester es fabricado en China, Dongguan.
P: ¿Tiene este producto AOI Tester alguna certificación?
R: Sí, este producto AOI Tester tiene certificaciones ISO9001 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para este producto AOI Tester?
R: La cantidad mínima de pedido para este producto AOI Tester es 1.
P: ¿Cuál es el precio de este producto AOI Tester?
R: El precio de este producto AOI Tester es negociable.
P: ¿Cuál es el tiempo de entrega para este producto AOI Tester?
R: El tiempo de entrega para este producto AOI Tester es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para este producto AOI Tester?
R: Las condiciones de pago para este producto AOI Tester están en línea.
P: ¿Cuál es la capacidad de suministro de este producto AOI Tester?
R: La capacidad de suministro de este producto AOI Tester es de 1000/mes.
