Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Velocidad de inspección: |
Hasta 80 Cm2/s |
tipo de cámara: |
Cámara digital 3D |
espesor del PCB: |
0.5 - 5 mm |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Método de inspección: |
Inspección 3D |
El software: |
Interfaz de usuario intuitiva |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Sistema operativo: |
Windows 10 también |
Velocidad de inspección: |
Hasta 80 Cm2/s |
tipo de cámara: |
Cámara digital 3D |
espesor del PCB: |
0.5 - 5 mm |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Método de inspección: |
Inspección 3D |
El software: |
Interfaz de usuario intuitiva |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Sistema operativo: |
Windows 10 también |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

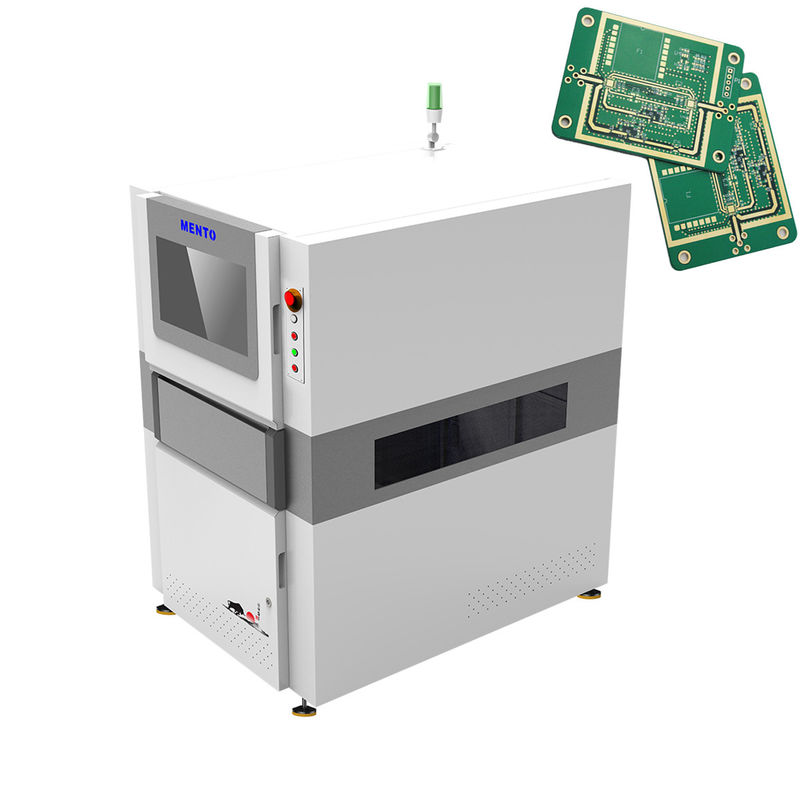

La máquina 3D AOI es una herramienta esencial para cualquier entorno de fabricación.puede ayudar a los fabricantes a mejorar la calidad de sus productos y reducir los costes de producciónEsta máquina está diseñada para funcionar a altas velocidades, por lo que es una excelente opción para líneas de producción de gran volumen.
La máquina 3D AOI es un sistema fiable y robusto que está construido para durar.Con sus capacidades de alto rendimiento, esta máquina es la solución perfecta para cualquier planta de fabricación que necesite garantizar la calidad de sus productos.
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Tipos de inspección | En el caso de las piezas de soldadura, el componente, el defecto |
| Iluminación | LED RGB |
| espesor del PCB | 0.5 - 5 mm |
| Tipo de cámara | Cámara digital 3D |
| Método de inspección | Inspección 3D |
| Peso | 800 Kg |
| Área de inspección | Hasta 510 x 510 mm |
| Método de alineación | Alineación automática |
| Resolución | 10 μm |
| El software | Interfaz de usuario intuitiva |
Con su tecnología y características avanzadas, Mento-01 es una solución ideal para la inspección de PCB AOI,que es esencial para garantizar la calidad de los componentes electrónicos y la fiabilidad de los productos electrónicosEsta máquina puede inspeccionar la unión de soldadura, el componente y el defecto de los PCB con alta precisión y eficiencia, proporcionando resultados de inspección confiables y precisos.
La máquina Mento-01 3D AOI es adecuada para una amplia gama de aplicaciones en la industria electrónica, como la fabricación, montaje y pruebas de PCB.incluidas las líneas de producción, laboratorios de I+D y departamentos de control de calidad.
La máquina es fácil de operar, gracias a su sistema operativo Windows 10 fácil de usar. Viene con un potente software que puede analizar y mostrar los resultados de la inspección en tiempo real.facilitando la identificación y solución de cualquier problema que pueda surgir durante el proceso de inspección.
La máquina de AOI 3D Mento-01 tiene una dimensión de L 1300 X W 1300 X H 1500 mm y pesa alrededor de 800 kg, lo que la convierte en una máquina relativamente grande y pesada.es muy duradero y puede soportar condiciones de trabajo durasFunciona con AC 220V, 50/60Hz, lo que lo hace compatible con la mayoría de las redes eléctricas de todo el mundo.
Si está buscando un sistema de inspección de PCB AOI confiable, preciso y eficiente, la máquina Mento-01 3D AOI es una excelente opción.con una cantidad mínima de pedido de 1 y un plazo de entrega de 1 semanaLos términos de pago son en línea y la capacidad de suministro es de 1000/mes, lo que garantiza un proceso de compra rápido y sin complicaciones.
El producto 3D AOI Machine viene con un completo paquete de soporte técnico y servicios para garantizar un rendimiento óptimo y un tiempo de inactividad mínimo.Nuestro equipo de ingenieros y técnicos experimentados está disponible para proporcionar los siguientes servicios:
- Asistencia en la instalación y puesta en marcha
- Formación in situ para el personal de mantenimiento y los operadores
- Soporte técnico remoto las 24 horas del día
- Actualizaciones y mejoras regulares del software
- Servicios de mantenimiento y calibración preventivos
- Reparación y sustitución de piezas defectuosas
- Contratos de mantenimiento anuales opcionales para la ampliación de la ayuda y el ahorro
Nuestro objetivo es asegurarnos de que nuestros clientes obtengan el máximo provecho de su inversión en nuestro producto de máquina 3D AOI, y estamos comprometidos a proporcionar un soporte rápido y confiable siempre que sea necesario.
Embalaje del producto:
Información sobre el envío:
P1: ¿Cuál es la marca de la máquina 3D AOI?
R1: La marca de la máquina AOI 3D es Mento.
P2: ¿Cuál es el número de modelo de la máquina 3D AOI?
R2: El número de modelo de la máquina 3D AOI es Mento-01.
P3: ¿Dónde se fabrica la máquina 3D AOI?
A3: La máquina de AOI 3D se fabrica en Dongguan, China.
P4: ¿Qué certificaciones tiene la máquina 3D AOI?
A4: La máquina de AOI 3D tiene las certificaciones ISO9001/ISO14001.
P5: ¿Cuál es la cantidad mínima de pedido para la máquina 3D AOI?
R5: La cantidad mínima de pedido para la máquina 3D AOI es 1.
P6: ¿El precio de la máquina 3D AOI es negociable?
R6: Sí, el precio de la máquina 3D AOI es negociable.
P7: ¿Cuál es el tiempo de entrega para la máquina 3D AOI?
R7: El tiempo de entrega para la máquina 3D AOI es de 3 semanas.
P8: ¿Cuáles son las condiciones de pago para la máquina 3D AOI?
R8: Las condiciones de pago para la máquina 3D AOI están en línea.
P9: ¿Cuál es la capacidad de suministro de la máquina 3D AOI?
R9: La capacidad de suministro de la máquina 3D AOI es de 1000/mes.
