Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Piezas mínimas: |
50*50 milímetro |
La cámara: |
Nueve millones de píxeles |
Velocidad del movimiento: |
800mm/sec |
Ajuste de la anchura: |
Manual de trabajo |
Descripción de la máquina: |
Inspección 3D de la pasta de soldadura |
Las existencias: |
Gran cantidad |
Velocidad: |
0.23sec/FOV |
Condición: |
Utilizado, nuevo |
Piezas mínimas: |
50*50 milímetro |
La cámara: |
Nueve millones de píxeles |
Velocidad del movimiento: |
800mm/sec |
Ajuste de la anchura: |
Manual de trabajo |
Descripción de la máquina: |
Inspección 3D de la pasta de soldadura |
Las existencias: |
Gran cantidad |
Velocidad: |
0.23sec/FOV |
Condición: |
Utilizado, nuevo |

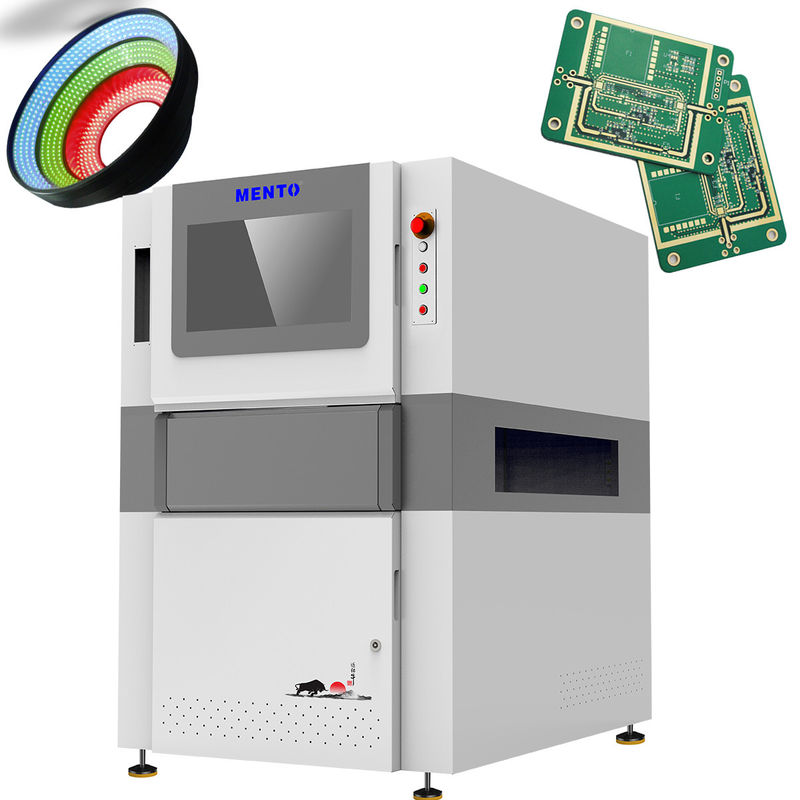

La máquina SMT AOI está diseñada específicamente para inspeccionar PCB con un tamaño mínimo de 50*50 mm. Es ideal para su uso en plantas de fabricación de PCB,donde pueda utilizarse para inspeccionar los paneles en busca de defectos y garantizar que sean de la más alta calidadLa máquina es capaz de detectar una amplia gama de defectos, incluidos componentes faltantes, colocación incorrecta de componentes y defectos de soldadura.
Una de las características clave de la máquina SMT AOI es su cámara a color de alta velocidad, que puede capturar imágenes a una velocidad de hasta 60 fotogramas por segundo.Esto lo hace ideal para su uso en entornos de fabricación de alto volumen, donde la velocidad y la precisión son críticas. La máquina también está equipada con algoritmos avanzados de procesamiento de imágenes que pueden detectar y clasificar automáticamente defectos,reducir la necesidad de inspección manual y mejorar la eficiencia general.
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Esta máquina SMT AOI es ideal para la automatización de la inspección de PCB, con características como cámara a color de alta velocidad e inspección de una amplia gama de tamaños y espesores de PCB.Póngase en contacto con nosotros para obtener más información sobre el precio de la máquina AOI.
La máquina SMT AOI está diseñada para inspeccionar las placas de circuito impreso (PCB) y garantizar su calidad y precisión.el producto puede detectar y clasificar los defectos en los PCB con alta precisión y rapidezLa cámara a color de alta velocidad de 6,5 Mpix garantiza que el proceso de inspección se lleve a cabo con gran precisión y detalle.
El producto es adecuado para diversas ocasiones y escenarios, incluida la fabricación electrónica, el ensamblaje de PCB y el control de calidad.Puede inspeccionar PCB con un tamaño mínimo de 50 * 50 mm y un rango de espesor de 0.5 mm a 6 mm. El tamaño del PCB de inspección puede variar de 50 mm X 50 mm a 510 mm X 460 mm, lo que lo convierte en una solución versátil para diferentes tamaños de PCB.
La máquina SMT AOI de Mento está disponible a un precio negociable, y la cantidad mínima de pedido es 1.Las condiciones de pago están en línea, lo que hace que el proceso de compra sea más conveniente para los compradores.
El producto SMT AOI Machine viene con soporte técnico y servicios integrales, lo que garantiza que su máquina siempre funcione de la mejor manera.Nuestro equipo de expertos está disponible para proporcionar asistencia con la instalación, formación y mantenimiento, así como la solución de problemas que puedan surgir.También ofrecemos actualizaciones y mejoras de software para garantizar que su máquina esté siempre al día con la última tecnologíaAdemás, ofrecemos garantías extendidas y contratos de servicio para darle tranquilidad y asegurar que su inversión esté protegida.Con nuestro compromiso con la satisfacción del cliente y nuestra dedicación al servicio de calidad, puede confiar en la fiabilidad y el rendimiento de su máquina SMT AOI.
Embalaje del producto:
Envío:
P: ¿Cuál es el nombre de marca de esta máquina AOI?
R: La marca de esta máquina AOI es Mento.
P: ¿Dónde se fabrica esta máquina AOI?
R: Esta máquina AOI se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene esta máquina AOI?
R: Esta máquina AOI está certificada con ISO9001 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para esta máquina AOI?
R: La cantidad mínima de pedido para esta máquina AOI es 1.
P: ¿Cuál es el tiempo de entrega para esta máquina AOI?
R: El plazo de entrega de esta máquina AOI es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para esta máquina AOI?
R: Los términos de pago para esta máquina AOI están en línea.
P: ¿Cuál es la capacidad de suministro de esta máquina AOI?
R: La capacidad de suministro de esta máquina AOI es de 1000/mes.
P: ¿Es negociable el precio de esta máquina AOI?
R: Sí, el precio de esta máquina AOI es negociable.
