Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea
Capacidad de la fuente: 1000 al mes
Velocidad: |
0.23sec/FOV |
El grosor: |
0.5mm-6m m |
Descripción de la máquina: |
Inspección 3D de la pasta de soldadura |
La cámara: |
12MP, color |
Piezas mínimas: |
50*50 milímetro |
Ajuste de la anchura: |
Manual de trabajo |
Condición: |
Utilizado, nuevo |
Tamaño de la placa de inspección: |
Se trata de un sistema de control de la velocidad. |
Velocidad: |
0.23sec/FOV |
El grosor: |
0.5mm-6m m |
Descripción de la máquina: |
Inspección 3D de la pasta de soldadura |
La cámara: |
12MP, color |
Piezas mínimas: |
50*50 milímetro |
Ajuste de la anchura: |
Manual de trabajo |
Condición: |
Utilizado, nuevo |
Tamaño de la placa de inspección: |
Se trata de un sistema de control de la velocidad. |

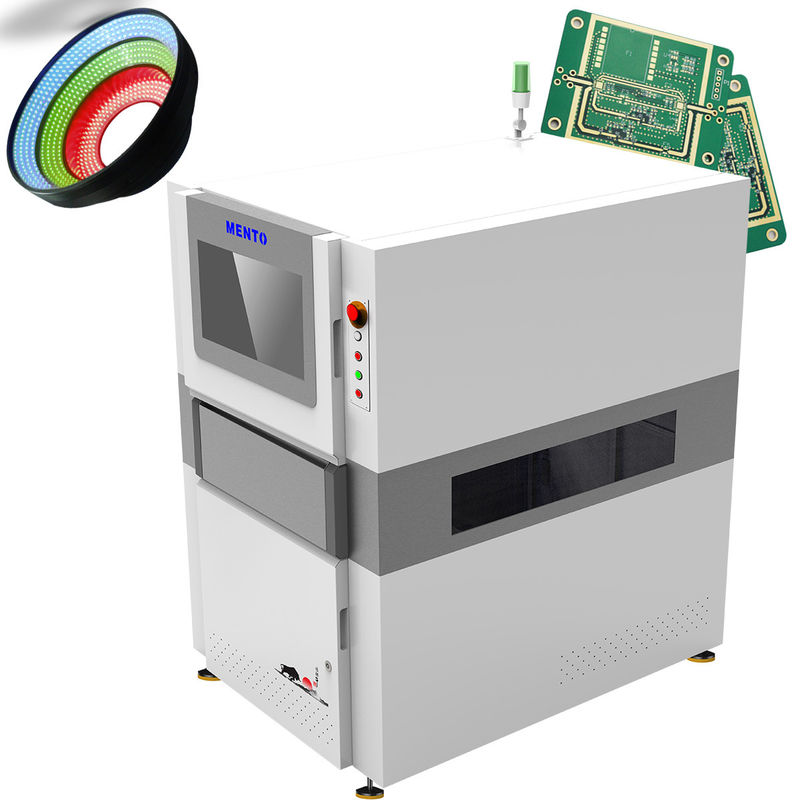

Una de las características clave de esta máquina SMT es su cámara a color de alta velocidad de 6,5 Mpix, que es capaz de capturar imágenes con una resolución de hasta 2592 x 1944 píxeles.Esta cámara es capaz de capturar imágenes de alta calidad de los detalles más pequeños en el PCBLa cámara también es capaz de capturar imágenes a alta velocidad, con una velocidad de movimiento de hasta 800 mm/sec.que hace que el proceso de inspección sea rápido y eficiente.
La máquina SMT AOI también está equipada con tecnología de aprendizaje automático de máquinas de inspección óptica, que permite a la máquina aprender y adaptarse a diferentes entornos.haciendo que sea muy preciso y confiable en la detección de defectos en los PCBLa máquina es capaz de detectar una amplia gama de defectos, incluidos componentes faltantes, componentes extraviados, polaridad incorrecta y defectos de soldadura.
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Esta máquina SMT AOI es perfecta para automatizar la inspección de PCB y ofrece inspección óptica automática de PCB.y la capacidad de inspeccionar PCB de 50 mm x 50 mm a 510 mm x 460 mm, esta máquina ofrece una inspección rápida y eficiente con una velocidad de 0,23 segundos/FOV.
El producto SMT AOI Machine viene con el siguiente soporte técnico y servicios:
Nuestro equipo de expertos se dedica a garantizar que su máquina SMT AOI funcione de manera eficiente y efectiva, para que pueda producir productos de alta calidad con facilidad.
Embalaje del producto:
Envío:
¿Cuál es la marca de la máquina AOI?
La marca de la máquina AOI es Mento.
2.¿Dónde se fabrica la máquina AOI?
La máquina AOI se fabrica en China, específicamente en Dongguan.
3.¿Qué certificaciones tiene la máquina AOI?
La máquina AOI tiene certificaciones ISO9001 e ISO14001.
4.¿Cuál es la cantidad mínima de pedido para la máquina AOI?
La cantidad mínima de pedido para la máquina AOI es 1.
5.¿Cuáles son las condiciones de pago para la máquina AOI?
Las condiciones de pago para la máquina AOI son el pago en línea.
6.¿Cuál es la capacidad de suministro de la máquina AOI?
La capacidad de suministro de la máquina AOI es de 1000 unidades al mes.
7.¿Cuál es el plazo de entrega de la máquina AOI?
El plazo de entrega de la máquina AOI es de tres semanas a partir de la recepción del pago.
8.¿Es negociable el precio de la máquina AOI?
Sí, el precio de la máquina AOI es negociable.
