Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Método de la alineación: |
Alineación automática |
Resolución: |
10 μm |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
espesor del PCB: |
0.5 - 5 mm |
Método de la alineación: |
Alineación automática |
Resolución: |
10 μm |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
espesor del PCB: |
0.5 - 5 mm |

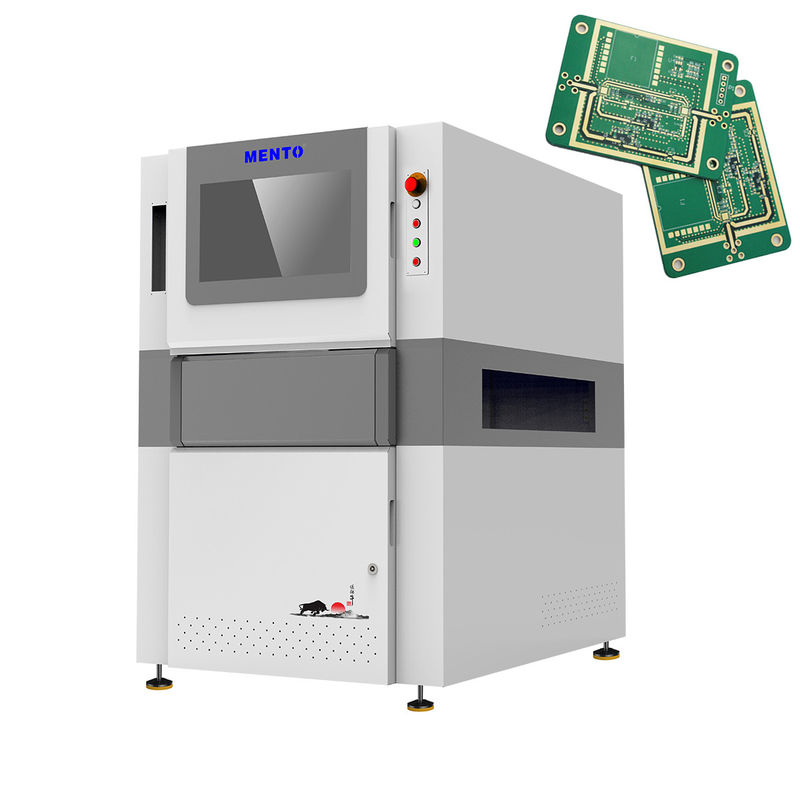

Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Inspección 3D de la pasta de soldadura | ||
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Una de las características clave de este sistema de inspección de PCB es su capacidad para manejar PCB con espesores que van desde 0,5 a 5 mm.desde tablas delgadas y flexibles hasta tablas más gruesas y rígidasAdemás, la máquina tiene un peso de 800 kg, lo que la hace resistente y duradera para soportar los rigores del uso industrial.
La máquina 3D AOI está basada en el sistema operativo Windows 10, que proporciona una interfaz confiable y fácil de usar para que los operadores trabajen.Esto hace que sea fácil de configurar y configurar la máquina para tareas de inspección específicas, así como para controlar su rendimiento y producción.
Esta máquina 3D AOI es un equipo de alta gama de PCB Aoi que cuenta con una interfaz de usuario intuitiva para una fácil operación.Esta máquina está diseñada para caber en la mayoría de los talleres.Viene con una cámara digital 3D y iluminación LED RGB para una inspección precisa de PCB. Es compatible con PCB de entre 0,5 y 5 mm de espesor.
| Atributo del producto | Valor |
| Velocidad de inspección | Hasta 80 Cm2/s |
| Área de inspección | Hasta 510 x 510 mm |
| Peso | 800 Kg |
| Iluminación | LED RGB |
| El software | Interfaz de usuario intuitiva |
| Sistema operativo | Windows 10 también |
| Fuente de alimentación | AC 220V, 50/60 Hz |
| Método de inspección | Inspección 3D |
| Tipos de inspección | En el caso de las piezas de soldadura, el componente, el defecto |
| Tipo de cámara | Cámara digital 3D |
La máquina Mento-01 3D AOI está equipada con iluminación LED RGB, lo que permite una inspección precisa y eficiente de las juntas de soldadura, componentes y defectos.Tiene una impresionante velocidad de inspección de hasta 80 cm2/sEl software de interfaz de usuario intuitivo de la máquina facilita a los operadores operar y personalizar el proceso de inspección según sus necesidades.
Con un peso de 800 kg y una capacidad de suministro de 1000/mes, la máquina de inspección 3D AOI Mento-01 es un producto robusto y duradero, adecuado para una variedad de aplicaciones industriales.Si usted está en la industria de fabricación de electrónica o en la industria automotriz, esta máquina puede ayudar a mejorar su eficiencia de producción y garantizar productos de alta calidad.
Algunas de las ocasiones y escenarios de aplicación del producto para la máquina AOI 3D Mento-01 incluyen:
En general, la máquina Mento-01 3D AOI es un producto versátil y confiable que puede ayudar a mejorar la calidad y la eficiencia de su proceso de producción.Con un plazo de entrega de sólo 1 semana y condiciones de pago en línea, es una opción conveniente y accesible para las empresas e industrias que necesitan un sistema de inspección de alta calidad.
Nuestro equipo de soporte técnico de productos 3D AOI Machine se dedica a proporcionar a nuestros clientes un soporte técnico y servicios integrales.Nuestro equipo de expertos está disponible para ayudar con cualquier pregunta o inquietud que pueda tener con respecto a la operación, mantenimiento o solución de problemas de su máquina 3D AOI.
Nuestros servicios de apoyo técnico incluyen:
Entendemos la importancia de mantener su línea de producción funcionando con la máxima eficiencia, y nuestro equipo de soporte técnico está comprometido a garantizar que su máquina 3D AOI siempre funcione sin problemas.Si tiene alguna pregunta o necesita ayudaNo dude en ponerse en contacto con nosotros.
Embalaje del producto:
La máquina 3D AOI se empaquetará de forma segura en una caja de madera para garantizar su seguridad durante el transporte.La máquina estará envuelta en espuma protectora y fijada de forma segura para evitar cualquier daño durante el envío.
Envío:
Las tarifas de envío y el tiempo de entrega dependerán del destino y el método de transporte preferido.Por favor, póngase en contacto con nosotros para obtener más información sobre el envío.
¿Cuál es el nombre de marca de esta máquina 3D AOI?
Nombre de la marca: Mento
2.¿Cuál es el número de modelo de esta máquina 3D AOI?
Número de modelo: Mento-01
3.¿Dónde se fabrica esta máquina 3D AOI?
Lugar de origen: China dongguan
4.¿Tiene esta máquina 3D AOI alguna certificación?
Certificación: ISO 9001 / ISO 14001
5.¿Cuál es la cantidad mínima de pedido para esta máquina 3D AOI?
Cantidad mínima de pedido: 1
6.¿El precio es negociable para esta máquina 3D AOI?
Precio: Negociable
7.¿Cuál es el tiempo de entrega para esta máquina 3D AOI?
Tiempo de entrega: 3 semanas
8.¿Cuáles son los términos de pago para esta máquina 3D AOI?
Términos de pago: en línea
9.¿Cuál es la capacidad de suministro de esta máquina 3D AOI?
Capacidad de suministro: 1000/mes
