Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea
Capacidad de la fuente: 1000 al mes
tipo de cámara: |
Cámara digital 3D |
Método de inspección: |
Inspección 3D |
Tipos de inspección: |
En el caso de las piezas de soldadura, el componente, el defecto |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Método de la alineación: |
Alineación automática |
Resolución: |
10 μm |
El software: |
Interfaz de usuario intuitiva |
tipo de cámara: |
Cámara digital 3D |
Método de inspección: |
Inspección 3D |
Tipos de inspección: |
En el caso de las piezas de soldadura, el componente, el defecto |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Método de la alineación: |
Alineación automática |
Resolución: |
10 μm |
El software: |
Interfaz de usuario intuitiva |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

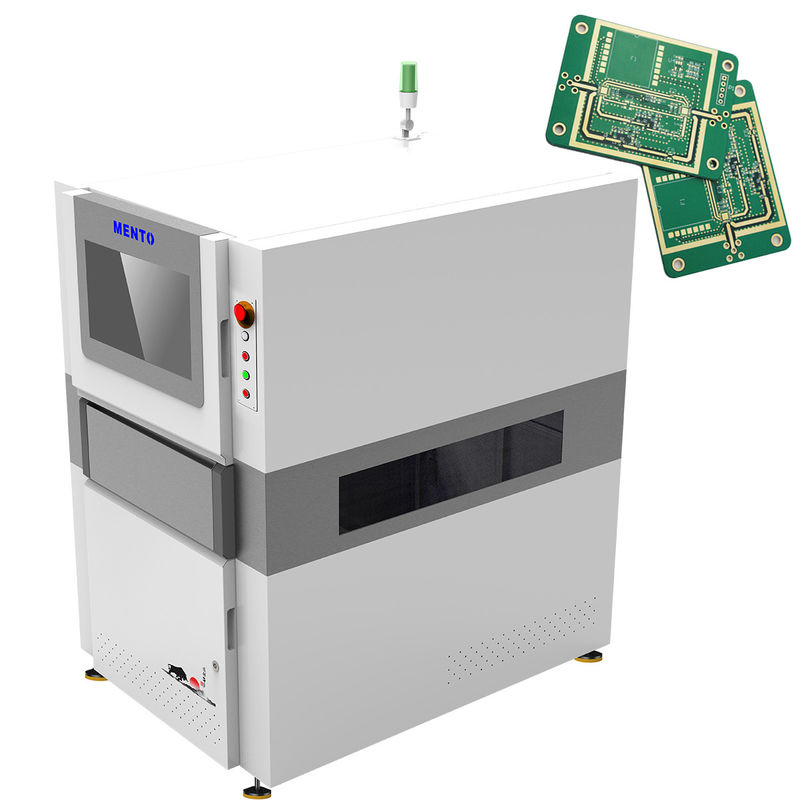

La máquina de inspección 3D AOI está equipada con iluminación LED RGB, lo que le permite capturar imágenes de alta calidad de los PCB.El sistema de iluminación está optimizado para garantizar que la máquina pueda inspeccionar PCB con diferentes colores y acabados de superficie, proporcionando resultados de inspección precisos y fiables.
La cámara digital 3D es el componente principal de la máquina, que captura imágenes de alta resolución de las PCB desde múltiples ángulos.La cámara es capaz de capturar imágenes de los PCB con una resolución de hasta 20 micras, asegurando que incluso los defectos más pequeños sean detectados.
La máquina funciona con Windows 10, que proporciona una plataforma estable y fiable para el proceso de inspección.El sistema operativo asegura que la máquina sea compatible con una amplia gama de aplicaciones de software y dispositivos de hardware, lo que facilita la integración con otros sistemas.
El método de inspección 3D utilizado por la máquina es la técnica de inspección más avanzada disponible en la actualidad.crear un modelo 3D del PCBEsto permite a la máquina detectar defectos que no son visibles con los métodos de inspección 2D tradicionales.
La máquina está equipada con una interfaz de usuario intuitiva, que facilita la configuración y el funcionamiento.proporcionar una interfaz sencilla y directa para el usuarioEl software también cuenta con algoritmos avanzados que analizan las imágenes capturadas por la máquina, proporcionando resultados de inspección precisos y confiables.
En resumen, la máquina 3D AOI es una máquina de inspección de última generación que proporciona soluciones de inspección de alta calidad para PCB.es la opción perfecta para las empresas que buscan soluciones de inspección precisas y confiables para sus PCBYa sea que necesite inspeccionar PCB pequeños o grandes, la máquina de inspección 3D AOI es la solución ideal para sus necesidades.
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
La máquina Mento-01 3D AOI está equipada con un software de interfaz de usuario intuitivo y es capaz de inspeccionar la unión, el componente y el defecto de la soldadura con facilidad.Es compatible con espesores de PCB que van desde 0Su capacidad de suministro de 1000 / mes asegura que esté disponible cuando lo necesite.
Con un peso de 800 kg, la máquina Mento-01 3D AOI es robusta y duradera, lo que garantiza que puede soportar la prueba del tiempo.garantizar que sus PCB sean de la más alta calidadEste producto es adecuado para una amplia gama de industrias, incluidas la automoción, la aeroespacial, las telecomunicaciones y la electrónica.
Ya sea que sea una pequeña empresa o una gran corporación, la máquina Mento-01 3D AOI es una excelente inversión para sus necesidades de inspección de PCB.Su rendimiento fiable y su facilidad de uso lo convierten en un producto deseable para cualquier sistema de inspección de PCBCon un tiempo de entrega de sólo 1 semana y condiciones de pago en línea, la compra de este producto nunca ha sido más fácil.
En conclusión, la máquina Mento-01 3D AOI es un sistema de inspección de PCB de primera línea que es adecuado para una amplia gama de aplicaciones.Sus características avanzadas y tecnología de vanguardia lo convierten en un producto deseable para cualquier industria que requiera inspecciones de PCB precisas y eficientesAsí que, invierta en la máquina Mento-01 3D AOI hoy mismo y asegúrese de que sus PCB sean de la más alta calidad.
Nuestro producto de máquina AOI 3D viene con soporte técnico y servicios integrales para garantizar un rendimiento y una fiabilidad óptimos:
Nos enorgullecemos de proporcionar un servicio al cliente de primera clase y apoyo a nuestros valiosos clientes.
Embalaje del producto:
La máquina 3D AOI se empaquetará en una caja de cartón resistente con inserciones de espuma para garantizar un transporte seguro.La máquina estará envuelta en plástico de protección para evitar cualquier arañazos o daños durante el envíoLa caja estará etiquetada con el nombre del producto, número de modelo e instrucciones de manejo.
Envío:
La máquina 3D AOI se enviará a través de un servicio de mensajería confiable.Los clientes recibirán un número de seguimiento para controlar el estado de su envío.Los tiempos de entrega pueden variar según el destino, pero los clientes pueden esperar recibir su paquete dentro de 5-7 días hábiles.
Aquí hay algunas preguntas frecuentes sobre la máquina 3D AOI Mento-01:
P: ¿Qué es la máquina 3D AOI Mento-01?
R: La máquina Mento-01 3D AOI es una máquina de inspección óptica automatizada de alta tecnología utilizada en la industria de los circuitos impresos (PCB) para detectar defectos en los PCB.
P: ¿Dónde se fabrica la máquina de AOI 3D Mento-01?
R: La máquina de AOI 3D Mento-01 es fabricada en Dongguan, China.
P: ¿Está certificada la máquina 3D AOI Mento-01?
R: Sí, la máquina de AOI 3D Mento-01 está certificada con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina AOI 3D Mento-01?
R: La cantidad mínima de pedido para la máquina AOI 3D Mento-01 es 1.
P: ¿Cuál es el precio de la máquina 3D AOI Mento-01?
R: El precio de la máquina 3D AOI Mento-01 es negociable.
P: ¿Cuál es el tiempo de entrega para la máquina AOI 3D Mento-01?
R: El tiempo de entrega para la máquina AOI 3D Mento-01 es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para la máquina 3D AOI Mento-01?
R: Los términos de pago para la máquina de AOI 3D Mento-01 están en línea.
P: ¿Cuál es la capacidad de suministro para la máquina AOI 3D Mento-01?
R: La capacidad de suministro para la máquina AOI 3D Mento-01 es de 1000/mes.
