Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Tiempo de entrega: 3 semanas
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 1000 al mes
tipo de cámara: |
Cámara digital 3D |
Área de la inspección: |
Hasta 510 x 510 mm |
Peso: |
1100kg |
El software: |
Interfaz de usuario intuitiva |
espesor del PCB: |
0.5 - 5 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Velocidad de inspección: |
Hasta 80 Cm2/s |
Sistema operativo: |
Windows 10 también |
tipo de cámara: |
Cámara digital 3D |
Área de la inspección: |
Hasta 510 x 510 mm |
Peso: |
1100kg |
El software: |
Interfaz de usuario intuitiva |
espesor del PCB: |
0.5 - 5 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Velocidad de inspección: |
Hasta 80 Cm2/s |
Sistema operativo: |
Windows 10 también |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

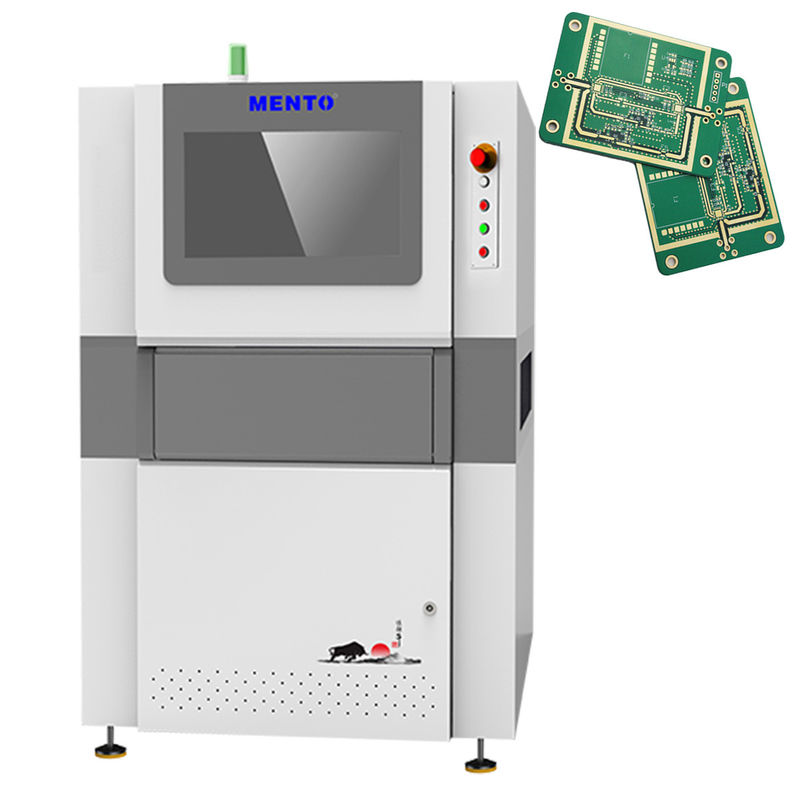

Diseñada con la última tecnología, nuestra máquina 3D AOI es perfecta para inspeccionar placas de circuito impreso con precisión y precisión, asegurando que cada producto cumpla con los más altos estándares de calidad.Con su interfaz de usuario intuitiva, los usuarios pueden navegar y operar la máquina fácilmente, por lo que es una gran opción tanto para principiantes como para profesionales experimentados.
La máquina viene equipada con tecnología de alineación automática, lo que ayuda a ahorrar tiempo y mejorar la eficiencia.reducir las posibilidades de error humano y ofrecer resultados constantes en todo momentoAdemás, el peso de la máquina de 800 kg asegura que permanezca estable y duradero, lo que la hace ideal para su uso a largo plazo.
Nuestra máquina 3D AOI es compatible con la última versión del sistema operativo Windows 10, asegurando una integración perfecta con su software existente.y permite una fácil integración con otras aplicaciones de software.
La velocidad de inspección de la máquina de hasta 80 cm2/s la convierte en una excelente opción para entornos de fabricación de gran volumen.reducir las posibilidades de defectos y ahorrar tiempo y dinero en el proceso.
En general, la máquina 3D AOI es una gran opción para cualquiera que busque equipos de AOI de PCB confiables y eficientes.y alta velocidad de inspección, es la solución perfecta para cualquier persona que desee mejorar la calidad de sus productos y agilizar sus procesos de fabricación.
Palabras clave: equipo de PCB, equipo de PCB, inspección de PCB
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Buscando fabricantes de equipos AOI confiables? Nuestra máquina 3D AOI es la solución perfecta para la inspección de PCB AOI.Nuestro sistema de inspección de PCB utiliza alineación automática y tecnología de inspección 3D para proporcionar resultados precisos a altas velocidades.
| Atributo del producto | Valor |
| Nombre del producto | Máquina de inspección 3D de AOI |
| Iluminación | LED RGB |
| Método de alineación | Alineación automática |
| Sistema operativo | Windows 10 también |
| Tipos de inspección | En el caso de las piezas de soldadura, el componente, el defecto |
| Tipo de cámara | Cámara digital 3D |
| El software | Interfaz de usuario intuitiva |
| Fuente de alimentación | AC 220V, 50/60 Hz |
| Área de inspección | Hasta 510 x 510 mm |
| espesor del PCB | 0.5 - 5 mm |
| Método de inspección | Inspección 3D |
El Mento-01 tiene un rango de espesor de PCB de 0,5 a 5 mm y un área de inspección de hasta 510 x 510 mm. La máquina está equipada con iluminación LED RGB y tiene una resolución de 10 μm.El peso de la máquina es de 800 kg..
Las ocasiones y escenarios de aplicación del producto para la máquina Mento-01 3D AOI son los siguientes:
En general, la máquina Mento-01 3D AOI es una herramienta esencial para cualquier organización que requiera una inspección de PCB precisa y eficiente.Las características y especificaciones de la máquina la convierten en una opción ideal para las empresas que valoran la calidad y la precisión en sus procesos de fabricación.
El apoyo técnico y los servicios del producto 3D AOI Machine incluyen:
- Asistencia en la instalación y puesta en marcha
- Formación de equipos y apoyo operativo
- Servicios de mantenimiento y calibración periódicos
- Servicios de reparación y solución de problemas
- Actualizaciones y mejoras de software
- Consultoría técnica y asistencia al cliente
Embalaje del producto:
La máquina 3D AOI estará empaquetada en una caja de cartón robusta diseñada para proteger la máquina durante el transporte.la máquina se colocará de forma segura en el relleno de espuma para evitar cualquier daño durante el envíoEl paquete también incluirá un cable de alimentación, manual de usuario y cualquier cable necesario para la instalación.
Envío:
La máquina 3D AOI será enviada usando un servicio de mensajería de buena reputación que ofrece seguimiento y seguro.Pero le daremos un número de seguimiento una vez que el paquete haya sido enviado.Por favor asegúrese de que alguien esté disponible para recibir y firmar el paquete en el momento de la entrega.
R: La marca de este producto es Mento.
P: ¿Cuál es el número de modelo de este producto?
R: El número de modelo de este producto es Mento-01.
P: ¿Dónde se fabrica este producto?
R: Este producto es fabricado en Dongguan, China.
P: ¿Viene este producto con alguna certificación?
R: Sí, este producto viene con certificación ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para este producto?
R: La cantidad mínima de pedido para este producto es 1.
P: ¿El precio de este producto es negociable?
R: Sí, el precio de este producto es negociable.
P: ¿Cuánto tiempo tardará en recibir el producto después de realizar el pedido?
R: El plazo de entrega de este producto es de una semana.
P: ¿Cuáles son las condiciones de pago de este producto?
R: Las condiciones de pago de este producto están en línea.
P: ¿Cuál es la capacidad de suministro de este producto?
R: La capacidad de suministro de este producto es de 1000/mes.
