Detalles del producto
Lugar de origen: - ¿ Por qué?
Nombre de la marca: MENTO
Certificación: FCC.ROHS,CCC

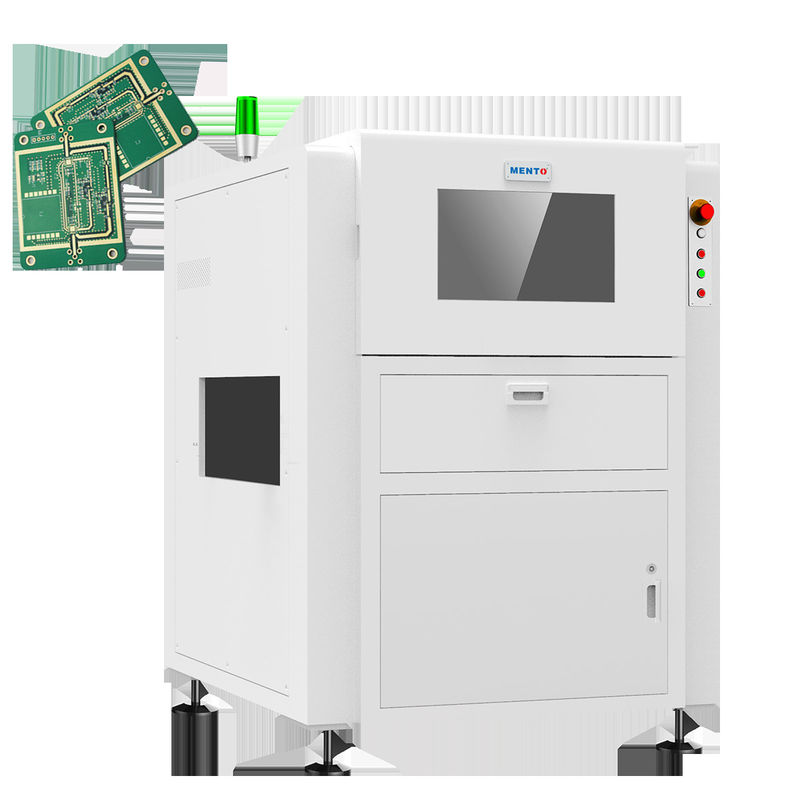

Número de modelo: K2005DW
Pago y términos de envío
Cantidad de orden mínima: 1
Detalles de empaquetado: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Tiempo de entrega: 20 días laborables
Capacidad de la fuente: el 1000pcs/m
El grosor: |
0.5mm-6m m |
Tamaño del PWB de Appicable: |
50*50 - 250*330m m |
Conectividad: |
Compatible con los protocolos de comunicación estándar de la industria |
Velocidad de detección: |
0,6 FOV/sec |
Punto de trabajo: |
Máquina de PCB AOI SMT,Sistemas AOI |
Área de la inspección: |
Hasta 510 mm x 460 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Garantización: |
1 año |
Las existencias: |
Gran cantidad |
Ajuste de la anchura: |
Manual de trabajo |
Características: |
AOI 3D de muy alta precisión |
El tamaño de la máquina: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Velocidad: |
0.23sec/FOV |
Tipo de comercialización: |
Nuevo producto 2020 |
Calidad: |
El TOP |
El grosor: |
0.5mm-6m m |
Tamaño del PWB de Appicable: |
50*50 - 250*330m m |
Conectividad: |
Compatible con los protocolos de comunicación estándar de la industria |
Velocidad de detección: |
0,6 FOV/sec |
Punto de trabajo: |
Máquina de PCB AOI SMT,Sistemas AOI |
Área de la inspección: |
Hasta 510 mm x 460 mm |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
Garantización: |
1 año |
Las existencias: |
Gran cantidad |
Ajuste de la anchura: |
Manual de trabajo |
Características: |
AOI 3D de muy alta precisión |
El tamaño de la máquina: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Velocidad: |
0.23sec/FOV |
Tipo de comercialización: |
Nuevo producto 2020 |
Calidad: |
El TOP |
AOI iluminado hacia abajo
1. Alta detección, bajo error de juicio
2Una cadena única.
3Los algoritmos de detección ricos pueden dirigirse eficazmente a los defectos de DIP
4Las estaciones de reparación de re-juicio para dos personas pueden implementarse de acuerdo con la proporción de inspección.
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Modelo del dispositivo | K2005DW | |
| Capacidad de detección | Objetos de detección | Cuerpo del componente CHIP, juntas de soldadura del componente CHIP, caracteres, juntas de soldadura DIP |
| Componente más pequeño | CHIP: 0201 Pitch:0.3 mm | |
| Método de detección | Debugging de parámetros de algoritmo, aprendizaje automático | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Lentes telecéntricas | 0.22X/0.17X | |
| Resolución | Las demás partidas del anexo II | |
| Ventajas en el mercado | Se trata de una muestra de las características de las máquinas de ensayo. | |
| Velocidad de detección | 3FOV/s | |
| Sistema de software | Sistema operativo | Windows 10 también |
| Propiedades mecánicas | espesor del PCB | 0.3 ~ 10 mm (página de guerra ≤ 5 mm) |
| Altura del componente | 180 mm superior, 30 mm inferior (altura especial puede ser personalizada) | |
| Equipo de conducción | Servo motor + tornillo de bolas + deslizador lineal | |
| Velocidad de movimiento | Se aplicarán las siguientes medidas: | |
| Precisión de posicionamiento | ≤ 8um ((después de la calibración) | |
| El transporte de PCB por ferrocarril | Alturas de transporte del tren de PCB: 900 ± 20 mm (desde el suelo hasta la superficie de transporte del tren de PCB) | |
| Tamaño máximo del PCB: 510 mmx460 mm | ||
| El espacio mínimo entre los PCB: ≤ 90 mm | ||
| Parámetros | Fuente de energía | Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
| Tamaño total | W1140mmxD1400mmxH1600mm (excepto el pie de 100±20mm) | |
| Peso | ≈ 700KG | |
| Presión del aire | ≥ 0,5 MPa | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
