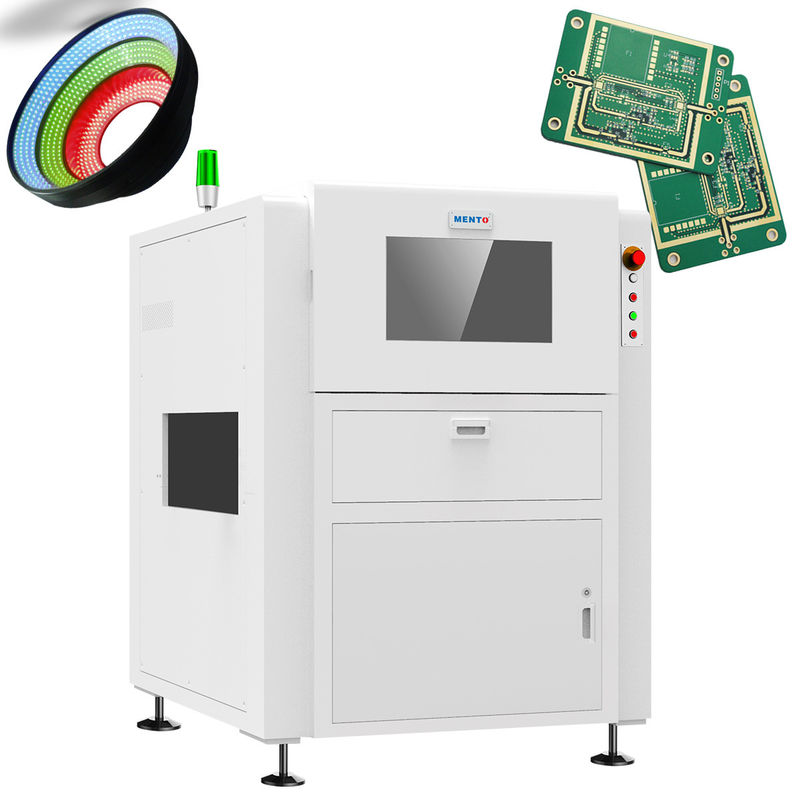

Características de AOI en línea
1. Alto rendimiento de costo
2. Cámara industrial a color global estándar de 5 millones de exposición
3. La primera empresa en China en utilizar lentes telecéntricos de gran diámetro (se pueden dirigir a productos)
4. Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5. Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Modelo de dispositivo |
K2005DW |
| Capacidad de detección |
Elementos de detección |
Cuerpo de componente CHIP, juntas de soldadura de componente CHIP, caracteres, juntas de soldadura DIP |
| Componente más pequeño |
CHIP:0201 Paso:0.3mm |
| Método de detección |
Depuración de parámetros de algoritmo, aprendizaje automático |
| Sistema óptico |
Cámara |
Cámara industrial a color de alta velocidad de 5MP |
| Lente telecéntrica |
0.22X/0.17X |
| Resolución |
15um/20um/25um |
| FOV |
36x30mm/48x40mm/61x51mm |
| Velocidad de detección |
3FOV/s |
| Propiedad mecánica |
Grosor de PCB |
0.3~10mm (deformación ≤ 5mm) |
| Altura del componente |
180mm superior, 30mm inferior (altura especial personalizable) |
| Equipo de conducción |
Servomotor + tornillo de bola + corredera lineal |
| Velocidad de movimiento |
Máx. 600mm/s |
| Precisión de posicionamiento |
≤ 8um (después de la calibración) |
| Riel de transporte de PCB |
Altura de transporte del riel de PCB: 900±20mm (desde el suelo hasta la superficie de transporte del riel guía de PCB) |
| Tamaño máximo de PCB: 510mmx460mm |
| Espaciado mínimo de PCB: ≤ 90mm |
| Parámetros |
Fuente de alimentación |
AC220V/50Hz/2000W |
| Tamaño total |
Ancho 1140mm x Profundidad 1400mm x Altura 1600mm (excluyendo pies 100±20mm) |
| Peso |
≈ 700KG |
| Presión de aire |
≥ 0.5MPa |
| Requisitos ambientales |
Temperatura: 5~40℃, humedad relativa 25%~80% (sin escarcha) |
| Comunicación de equipos aguas arriba y aguas abajo |
Interfaz SMEMA estándar |
Descripción del producto:
La máquina AOI SMT está construida para operar en un sistema operativo Windows, lo que facilita su uso e integración con otros sistemas de fabricación. También está diseñada para cumplir con el estándar SMEMA para la fabricación de PCB, asegurando que pueda integrarse fácilmente en las líneas de producción existentes. La máquina AOI SMT es una máquina altamente eficiente y productiva que puede inspeccionar hasta 50 PCB por minuto, lo que la hace ideal para entornos de producción de alto volumen.
La máquina AOI SMT está equipada con una cámara a color de alta resolución de 12MP capaz de capturar imágenes muy detalladas de las PCB que se inspeccionan. Esta cámara está diseñada para detectar incluso los defectos más pequeños en las PCB, incluidos defectos de soldadura, colocación incorrecta de componentes y otros problemas que pueden afectar la funcionalidad del producto final. La cámara funciona junto con el sistema óptico desarrollado de forma independiente para garantizar que todos los defectos se detecten e informen con precisión.
La máquina AOI SMT es una máquina confiable y precisa construida para ofrecer resultados de inspección de alta calidad. Está diseñada para ser fácil de usar e integrar en las líneas de producción existentes, lo que la convierte en una opción ideal para los fabricantes de electrónica que buscan mejorar sus procesos de control de calidad. Con su cámara de alta resolución, sistema óptico desarrollado de forma independiente y cumplimiento del estándar SMEMA, la máquina AOI SMT es imprescindible para cualquier fabricante de electrónica que busque mejorar sus procesos de producción y garantizar productos de alta calidad.
Aplicaciones:
El equipo de inspección visual Mento AOI está certificado por FCC, ROHS, ISO9000 e ISO14001, lo que es un testimonio de sus estándares de seguridad, calidad y medio ambiente. También tiene una cantidad mínima de pedido de 1, lo que lo hace accesible tanto para fabricantes a pequeña como a gran escala. Después de realizar el pedido, el tiempo de entrega suele ser de 3 semanas, con un tiempo de entrega de 1 a 5 días hábiles.
La cámara utilizada en esta máquina es una cámara a color de 12MP que captura imágenes de alta calidad de las PCB. Está equipada con iluminación LED, que ilumina la placa y resalta cualquier defecto presente. Este método de iluminación garantiza que se detecten incluso los defectos más pequeños.
El equipo de inspección visual Mento AOI es ideal para una amplia gama de aplicaciones, incluidas la fabricación de electrónica, la industria automotriz, la aviación y la industria médica. Esta máquina es versátil y se puede utilizar en varios escenarios, como líneas de producción, control de calidad y pruebas de I+D.
El producto se embala en cajas de madera para garantizar que esté protegido durante el transporte. También viene con una garantía de 3 meses, lo que brinda tranquilidad a los clientes. Los términos de pago son T/T, y la capacidad de suministro es de 1000 unidades/mes.
Preguntas frecuentes:
Preguntas frecuentes
P: ¿Cuál es el nombre de la marca de la máquina AOI SMT?
R: El nombre de la marca de la máquina AOI SMT es MENTO.
P: ¿Dónde se fabrica la máquina AOI SMT?
R: La máquina AOI SMT se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene la máquina AOI SMT?
R: La máquina AOI SMT tiene certificaciones FCC, ROHS, ISO9000 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina AOI SMT?
R: La cantidad mínima de pedido para la máquina AOI SMT es 1.
P: ¿Cuál es el tiempo de entrega de la máquina AOI SMT?
R: El tiempo de entrega de la máquina AOI SMT es de 3 semanas.
P: ¿Cuáles son los términos de pago para la máquina AOI SMT?
R: Los términos de pago para la máquina AOI SMT son T/T.
P: ¿Cuál es la capacidad de suministro de la máquina AOI SMT?
R: La capacidad de suministro de la máquina AOI SMT es de 1000 unidades/mes.
