Detalles del producto
Lugar de origen: Dongguan, China
Nombre de la marca: MENTO
Certificación: FCC,ROHS,ISO9000,ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3weeks
Condiciones de pago: T/T,
Capacidad de la fuente: el 1000pcs/m
La cámara: |
12MP, color |
Velocidad del movimiento: |
800mm/sec |
Las mujeres: |
3 meses |
Calidad: |
calidad superior |
Paquete: |
Casilla de madera |
Estándar: |
SMEMA |
cámara industrial: |
Cámara de color industrial estándar de exposición global de 5 millones |
Tiempo de entrega: |
1 a 5 días laborables |
La cámara: |
12MP, color |
Velocidad del movimiento: |
800mm/sec |
Las mujeres: |
3 meses |
Calidad: |
calidad superior |
Paquete: |
Casilla de madera |
Estándar: |
SMEMA |
cámara industrial: |
Cámara de color industrial estándar de exposición global de 5 millones |
Tiempo de entrega: |
1 a 5 días laborables |

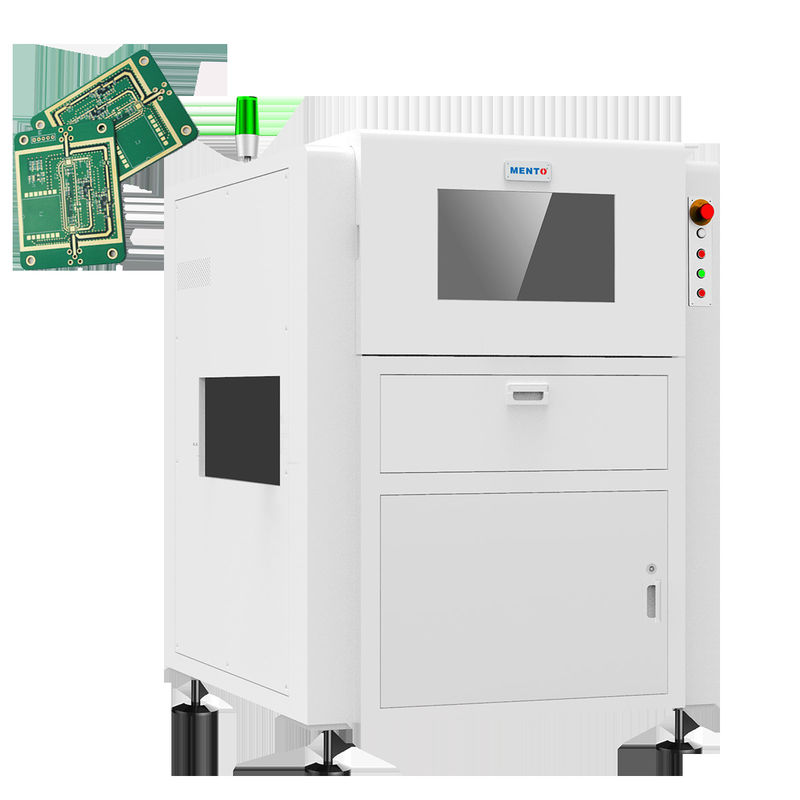

Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
La máquina SMT AOI viene equipada con una cámara a color de alta resolución de 12MP, que captura imágenes de una calidad excepcional.garantizar que todos los productos que salen de la fábrica cumplan con los más altos estándares de calidad.
Una de las características destacadas de este producto es el uso de lentes telecéntricas de gran diámetro, lo que nos convierte en la primera compañía en China en hacerlo.conduciendo a una detección más precisa de defectos.
La máquina SMT AOI también está diseñada para ser fácil de usar, con una interfaz fácil de usar que ayuda a los operadores a identificar y rectificar rápidamente cualquier problema que pueda surgir durante el proceso de inspección.Además, la velocidad de movimiento rápida de la máquina de 800 mm/sec asegura que puede mantenerse al día incluso con las líneas de montaje más rápidas, mejorando la eficiencia de la producción.
Otra característica clave de la máquina SMT AOI es su método de iluminación LED. Este método de iluminación proporciona una iluminación constante y confiable,garantizar que la cámara pueda detectar defectos de manera precisa y constanteLa iluminación LED también es más eficiente energéticamente y dura más tiempo que otros métodos de iluminación, lo que reduce los costes de mantenimiento con el tiempo.
Cuando se trata de embalaje, no nos arriesgamos. La máquina SMT AOI viene en una caja de madera resistente, asegurando que llegue a su instalación en perfectas condiciones.
En resumen, la máquina SMT AOI es de alta calidad, fiable,y un equipo de inspección AOI eficiente que puede ayudar a los fabricantes a alcanzar estándares de calidad más altos y mejorar la eficiencia de la producciónCon su cámara superior, lentes telecéntricas de gran diámetro, velocidad de movimiento rápida, método de iluminación LED e interfaz fácil de usar,la máquina SMT AOI es la solución perfecta para cualquier fabricante que valora la calidad y la eficiencia.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual InspectionCon un sistema operativo Windows fácil de usar, esta máquina es fácil de operar y mantener. Además, viene con una garantía de 3 meses para la tranquilidad del cliente.
| Atributo del producto | Valor |
| Nombre del producto | Máquina de AOI para PCB |
| Calidad | La mejor calidad |
| Componentes básicos | El motor |
| Garantización | 3 meses |
| Sistema operativo | Las ventanas |
| Paquete | Casilla de madera |
| Las dimensiones | Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
| Cámara industrial | Cámara de color industrial estándar de exposición global de 5 millones |
| La cámara | Nueve millones de píxeles |
| Sistema óptico | Sistema óptico desarrollado de forma independiente |
| Estándar | El SMEMA |
| Descripción del producto | Inspección de PCBA |
La máquina MENTO SMT AOI es un producto de última generación que proporciona inspección automatizada de placas de circuitos impresos (PCB).Esta máquina de inspección óptica automática (AOI) está diseñada para realizar inspección de apariencia SMT, y garantiza que sus PCB cumplan con los más altos estándares de calidad y fiabilidad.
La máquina MENTO SMT AOI se fabrica en Dongguan, China y está certificada por FCC, ROHS, ISO9000, e ISO14001. Esto garantiza que el producto cumple con los estándares internacionales de calidad y seguridad.La cantidad mínima de pedido para este producto es 1, y tiene una capacidad de suministro de 1000 PCS/M. El tiempo de entrega de este producto es de 3 semanas y los términos de pago son T/T. El producto está envasado en una caja de madera para un transporte seguro.
La máquina MENTO SMT AOI viene equipada con una cámara a color de alta resolución de 12MP que proporciona imágenes claras de los PCB.El producto es enviado desde el puerto de Shenzhen..
La máquina MENTO SMT AOI es ideal para su uso en una variedad de ocasiones y escenarios de aplicación de productos.electrónica aeroespacialLa máquina es capaz de detectar una variedad de defectos, tales como componentes faltantes, polaridad incorrecta, orientación incorrecta, valores incorrectos, defectos de soldadura,y más.
Este producto es esencial para los fabricantes que desean garantizar que sus PCB cumplan con los más altos estándares de calidad y fiabilidad.La máquina MENTO SMT AOI es una solución rentable para automatizar el proceso de inspección y reducir el riesgo de defectos en el producto final.
P: ¿Cuál es el nombre de marca de esta máquina AOI?
R: La marca de esta máquina AOI es MENTO.
P: ¿Dónde se fabrica esta máquina AOI?
R: Esta máquina AOI se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene esta máquina AOI?
R: Esta máquina AOI tiene las certificaciones FCC, ROHS, ISO9000 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para esta máquina AOI?
R: La cantidad mínima de pedido para esta máquina AOI es 1.
P: ¿Cuál es el tiempo de entrega para esta máquina AOI?
R: El plazo de entrega de esta máquina AOI es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para esta máquina AOI?
R: Los términos de pago para esta máquina AOI son T/T.
P: ¿Cuál es la capacidad de suministro de esta máquina AOI?
R: La capacidad de suministro de esta máquina AOI es de 1000 PCS/M.
