Detalles del producto
Lugar de origen: Dongguan, China
Nombre de la marca: MENTO
Certificación: FCC,ROHS,ISO9000,ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3weeks
Condiciones de pago: T/T,
Capacidad de la fuente: el 1000pcs/m
Velocidad del movimiento: |
800mm/sec |
La cámara: |
12MP, color |
Estándar: |
SMEMA |
Componentes básicos: |
motor |
Las mujeres: |
3 meses |
Sistema operativo: |
Las ventanas |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
Puerto: |
el pueblo de Shenzhen |
Velocidad del movimiento: |
800mm/sec |
La cámara: |
12MP, color |
Estándar: |
SMEMA |
Componentes básicos: |
motor |
Las mujeres: |
3 meses |
Sistema operativo: |
Las ventanas |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
Puerto: |
el pueblo de Shenzhen |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |

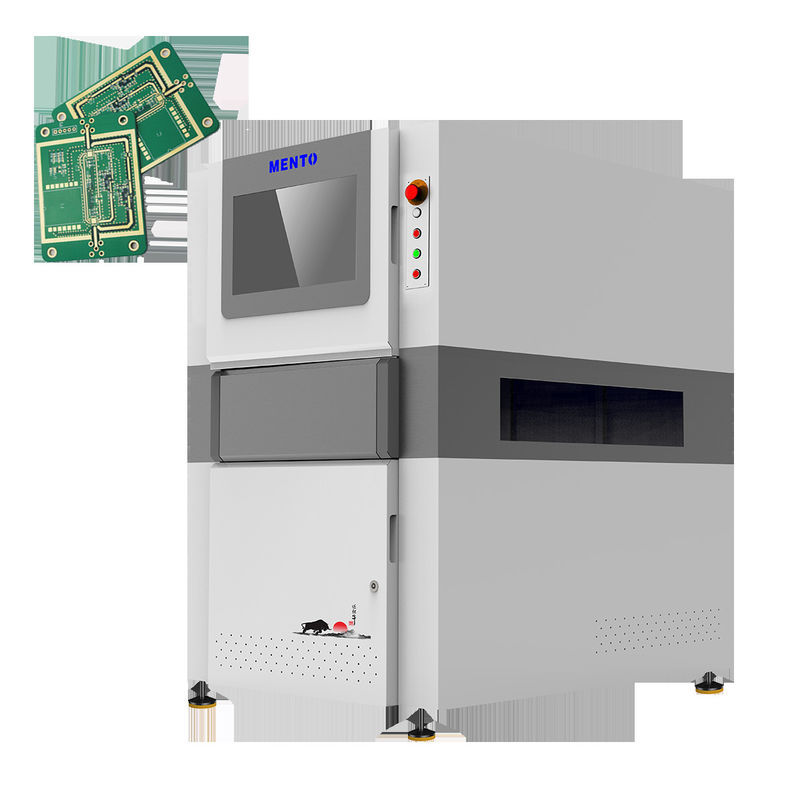

La máquina SMT AOI cuenta con un gran área de inspección de hasta 460 x 610 mm, lo que le permite inspeccionar una amplia variedad de tamaños y tipos de PCB.Es capaz de inspeccionar varios tipos de defectos tales como componentes faltantesLa máquina está diseñada para ser fácil de usar y mantener, por lo que es ideal para operaciones de fabricación a pequeña y gran escala.
Con una garantía de 3 meses, puede confiar en que la máquina SMT AOI le proporcionará resultados de inspección precisos y eficientes cada vez.Sus algoritmos de software avanzados y sus capacidades de procesamiento de alta velocidad aseguran que puede mantenerse al día con las demandas de las modernas líneas de producción SMTSu interfaz fácil de usar le permite personalizar los parámetros de inspección, lo que facilita su configuración y operación.
En resumen, la máquina SMT AOI es una herramienta poderosa y eficiente para la inspección de apariencia SMT y AOI de PCB.y su interfaz fácil de usar lo convierten en la opción perfecta para operaciones de fabricación de todos los tamañosInvierta en la máquina SMT AOI hoy y tome su control de calidad al siguiente nivel.
| Máquina de AOI SMT | Instrumento de inspección óptica de AOI |
| Velocidad de movimiento | Se trata de un sistema de control de velocidad. |
| Las dimensiones | Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
| Puerto | En Shenzhen |
| La cámara | Nueve millones de píxeles |
| Método de iluminación | El LED |
| Lentes de contacto | La primera empresa en China en usar lentes telecéntricas de gran diámetro |
| Modelo | AOI (Asociación para la Integración de las Naciones Unidas) |
| Paquete | Casilla de madera |
| La cámara | 12 MP, de color |
| Estándar | El SMEMA |
La máquina SMT AOI es un instrumento de inspección óptica automática diseñado para inspeccionar las placas de circuitos impresos (PCB) durante el proceso de fabricación.Está equipado con cámaras de nueve millones de píxeles.La primera empresa en China en utilizar lentes telecéntricas de gran diámetro,Mento ha desarrollado de forma independiente un sistema óptico que garantiza resultados de inspección precisos y fiables.
La máquina SMT AOI es adecuada para diversas ocasiones y escenarios de aplicación. Es ideal para su uso en plantas de fabricación de electrónica,cuando ayude a garantizar que los PCB cumplen las normas de calidad requeridasLa máquina también es adecuada para su uso en laboratorios de investigación y desarrollo, donde se puede utilizar para probar y refinar nuevos diseños de PCB.
La máquina SMT AOI se suministra en una caja de madera que garantiza que llega a su destino en buenas condiciones.lo que lo hace compacto y fácil de mover alrededor del piso de la fábricaCon una capacidad de suministro de 1000 pcs/mes, Mento puede satisfacer las necesidades de clientes grandes y pequeños.
P: ¿Cuál es el nombre de marca de la máquina SMT AOI?
R: La marca de la máquina SMT AOI es MENTO.
P: ¿Dónde se fabrica la máquina SMT AOI?
R: La máquina SMT AOI se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene la máquina SMT AOI?
R: La máquina SMT AOI está certificada por FCC, ROHS, ISO9000 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina SMT AOI?
R: La cantidad mínima de pedido para la máquina SMT AOI es 1.
P: ¿Cuál es el plazo de entrega para la máquina SMT AOI?
R: El plazo de entrega para la máquina SMT AOI es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para la máquina SMT AOI?
R: Las condiciones de pago para la máquina AOI SMT son T/T.
P: ¿Cuál es la capacidad de suministro para la máquina SMT AOI?
R: La capacidad de suministro de la máquina SMT AOI es de 1000 PCS/M.
