Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Detalles del producto
Lugar de origen: Dongguan, China
Nombre de la marca: MENTO
Certificación: FCC,ROHS,ISO9000,ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3weeks
Condiciones de pago: T/T,
Capacidad de la fuente: el 1000pcs/m
Calidad: |
calidad superior |
Las mujeres: |
3 meses |
Sistema operativo: |
Las ventanas |
Lentes: |
La primera empresa en China en usar lentes telecéntricas de gran diámetro |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
Velocidad del movimiento: |
800mm/sec |
Estándar: |
SMEMA |
Sistema óptico: |
Sistema óptico desarrollado de forma independiente |
Calidad: |
calidad superior |
Las mujeres: |
3 meses |
Sistema operativo: |
Las ventanas |
Lentes: |
La primera empresa en China en usar lentes telecéntricas de gran diámetro |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los productos de la categoría 1 del presente anexo. |
Velocidad del movimiento: |
800mm/sec |
Estándar: |
SMEMA |
Sistema óptico: |
Sistema óptico desarrollado de forma independiente |

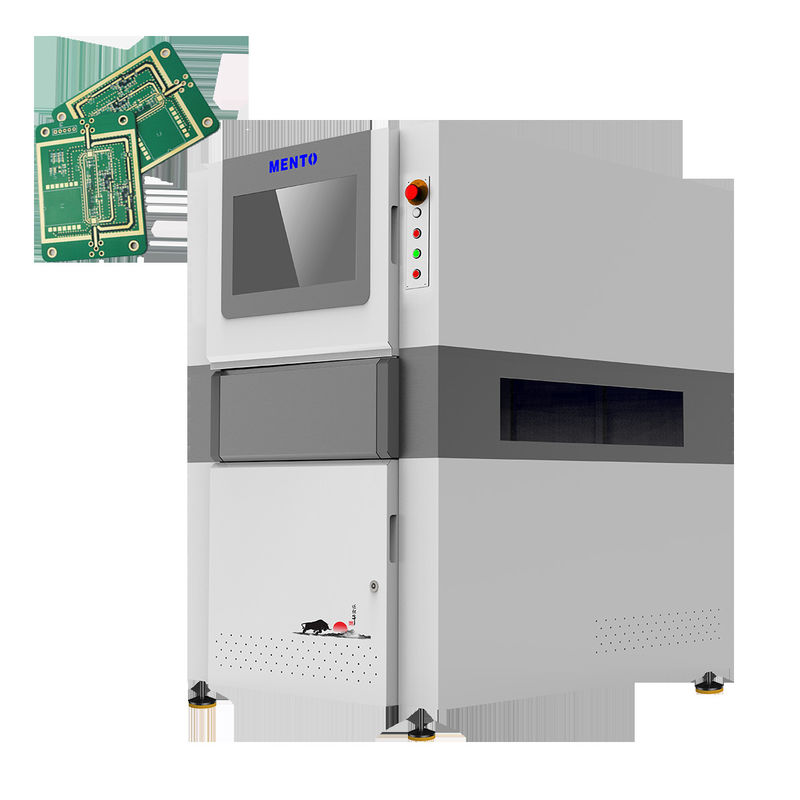

Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Nuestro equipo de inspección visual AOI está alojado en una caja de madera resistente para protegerlo durante el transporte y el almacenamiento.que garantiza resultados de inspección precisos y fiables en cada ocasiónNuestro sistema es el primero en la industria en utilizar lentes telecéntricos de gran diámetro, proporcionando una mejor calidad de imagen y una mayor precisión de inspección.
La máquina SMT AOI también cuenta con compatibilidad con el estándar SMEMA, lo que permite una integración perfecta con su línea de producción existente.Se puede conectar fácilmente a otras máquinas utilizando el protocolo de comunicación SMEMA, lo que permite una comunicación eficiente y eficaz entre máquinas.
Estamos detrás de la calidad y fiabilidad de nuestro producto, por lo que ofrecemos una garantía de 3 meses en nuestra máquina SMT AOI.Nuestro equipo de expertos siempre está disponible para proporcionar apoyo técnico y asistencia en caso de que tenga algún problema con su máquina.
| Atributo del producto | Valor |
| Nombre del producto | AOI de los PCB |
| Área de inspección | Hasta 460 x 610 mm |
| Calidad | La mejor calidad |
| Estándar | El SMEMA |
| Velocidad de movimiento | Se trata de un sistema de control de velocidad. |
| Paquete | Casilla de madera |
| Componentes básicos | El motor |
| Tiempo de entrega | 1 a 5 días hábiles |
| Cámara industrial | Cámara de color industrial estándar de exposición global de 5 millones |
| Lentes de contacto | La primera empresa en China en usar lentes telecéntricas de gran diámetro |
| Garantización | 3 meses |
| Tipo de producto | Equipo de inspección AOI, Equipo de inspección visual AOI |
Nuestra máquina SMT AOI está equipada con un sistema óptico desarrollado independientemente que garantiza resultados de inspección de alta precisión.incluidos:
Nuestra máquina SMT AOI está certificada por FCC, ROHS, ISO9000, e ISO14001, lo que garantiza su calidad y seguridad. Requerimos una cantidad mínima de pedido de 1 y ofrecemos un tiempo de entrega de 3 semanas.Las condiciones de pago son T/T, y tenemos una capacidad de suministro de 1000 PCS/M.
El sistema operativo de nuestra máquina SMT AOI es Windows, lo que la hace fácil de usar y fácil de operar.son de alta calidad y garantizan la durabilidad y la longevidad de la máquina.
La máquina SMT AOI tiene dimensiones de 1200 X 1200 X 1600 mm, lo que la hace compacta y fácil de encajar en cualquier espacio de trabajo.garantizar que nuestros clientes reciban sus pedidos a tiempo.
La inversión en nuestra máquina SMT AOI ayudará a los fabricantes a detectar e identificar defectos durante el proceso de producción, asegurando así que solo se entreguen al mercado productos de alta calidad.Póngase en contacto con nosotros hoy para realizar su pedido!
¿Cuál es la marca de la máquina SMT AOI?
- ¿Qué es eso?
¿Dónde se fabrica la máquina SMT AOI?
La máquina SMT AOI se fabrica en Dongguan, China.
¿Qué certificaciones tiene la máquina SMT AOI?
La máquina SMT AOI está certificada por FCC, ROHS, ISO9000 e ISO14001.
¿Cuál es la cantidad mínima de pedido para la máquina SMT AOI?
La cantidad mínima de pedido para la máquina SMT AOI es 1.
¿Cuál es el plazo de entrega de la máquina SMT AOI?
El plazo de entrega de la máquina AOI SMT es de 3 semanas.
¿Cuáles son las condiciones de pago para la máquina SMT AOI?
Las condiciones de pago para la máquina AOI SMT son T/T.
¿Cuál es la capacidad de suministro de la máquina SMT AOI?
La capacidad de suministro de la máquina SMT AOI es de 1000 PCS/M.
