Detalles del producto
Lugar de origen: - ¿ Por qué?
Nombre de la marca: MENTO
Certificación: FCC.ROHS,CCC
Número de modelo: Se trata de un proyecto de investigación.
Pago y términos de envío
Cantidad de orden mínima: 3
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Resolución: |
10 μm |
Fuente de alimentación: |
110-240V CA, 50/60Hz |
Sistema operativo: |
Las ventanas |
Velocidad de inspección: |
Hasta 1000 mm2/s |
Función: |
Detectar defectos en las placas de circuito impreso |
tipo de cámara: |
CCD de alta resolución |
Aplicación: |
Inspección óptica automatizada |
El software: |
Interfaz de usuario intuitiva |
Las dimensiones: |
Se trata de un sistema de control de las emisiones de gases. |
Resolución: |
10 μm |
Fuente de alimentación: |
110-240V CA, 50/60Hz |
Sistema operativo: |
Las ventanas |
Velocidad de inspección: |
Hasta 1000 mm2/s |
Función: |
Detectar defectos en las placas de circuito impreso |
tipo de cámara: |
CCD de alta resolución |
Aplicación: |
Inspección óptica automatizada |
El software: |
Interfaz de usuario intuitiva |
Las dimensiones: |
Se trata de un sistema de control de las emisiones de gases. |

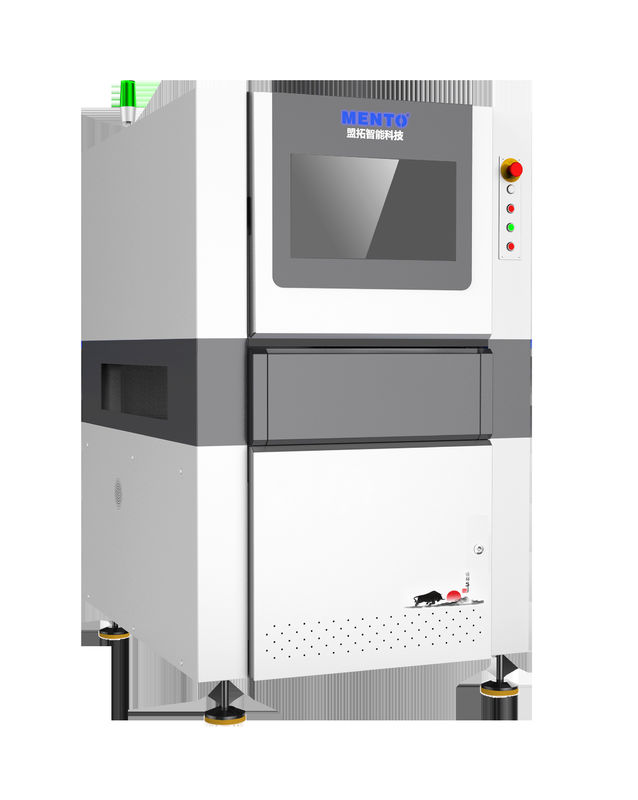

| Inspección óptica automática 2D en línea de doble vía | ||
| Modelo | Se trata de un proyecto de investigación. | |
| Prueba de la capacidad | Objetos de ensayo | Cuerpo del componente CHIP, juntas de soldadura del componente CHIP, caracteres, juntas de soldadura DIP |
| Componente mínimo | CHIP: 01005 Pitch:0.3 mm | |
| Método de detección | Debugging de parámetros de algoritmo, aprendizaje automático | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Lente telecéntrica | 0.345X/0.22X/0.17X | |
| Resolución | 10um/15um/20um | |
| Ventajas en el mercado | Las medidas de seguridad se aplican a las unidades de seguridad de los vehículos. | |
| Velocidad de detección | 3FOV/s | |
| Sistema de software | Sistema operativo | Windows 10 también |
| Propiedades mecánicas | espesor de los PCB | 0.3 ~ 10 mm ((Warp ≤ 5 mm) |
| Altura del componente | 30mm superior, 84mm inferior ((altura especial se puede personalizar) | |
| Dispositivo de conducción | Servomotor + tornillo de bolas + guía lineal | |
| Velocidad de movimiento | Se aplicarán las siguientes medidas: | |
| Precisión de posicionamiento | ≤ 8um ((después de la calibración) | |
| Guía para el transporte de PCB | Altura de transporte de PCB por ferrocarril: 900+20 mm ((desde el suelo hasta la superficie de transporte de PCB por ferrocarril) | |
| El tamaño máximo del PCB: 600mmxW300mm (dual carril, doble PCB) 600mmxW580mm (un solo carril, un solo PCB) | ||
| Distancia mínima entre los PCB: ≤ 90 mm | ||
| Parámetros | Método de curado | Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
| Pantalla de detección | W1000mmxD1380mmxH1600mm ((sin pie 100±20mm) | |
| Precisión | 1100 kg de peso | |
| Precisión de las nuevas mediciones | ≥ 0,5 MPa | |
| Tamaño del anillo de la oblea | Temperatura: entre 5 y 40 °C, humedad relativa entre 25% y 80% (sin heladas) | |
| Número de obleas manipuladas simultáneamente | Interfaz SMEMA estándar | |
Características del producto - Sistemas de visión
Capacidades de prueba de productos ((Online Dual-Track)
1.Desplazamiento 2.Componente faltante 3.Inversión de polaridad 4.No humedecimiento 5.Agujero de soldadura 6.Anomalía collinear 7.Pobre soldadura 8.Pin Warpage
9. Insuficiente soldadura 10. Cortocircuito 11. Desviación 12. Componente DIP faltante 13.
Deslocamiento Componente faltante Reversión de polaridad Pin no humedecedor
Detección de componentes collineares ((Monocarril en línea/1.2m en línea de monorraíl)
1. Calcular el ángulo de rotación del componente
2. Calcular el intervalo entre el desplazamiento máximo y mínimo del componente
3. Distancia entre componentes
4La distancia entre el componente y un punto de referencia o una línea
Detección de colinealidad (colinealidad, distancia absoluta, rango de colinealidad, espaciamiento recto)
Función de acoplamiento de datos MES y potente sistema SPC
1. Estadísticas en tiempo real de los 10 principales componentes de alarma
2. Permite establecer un recuento de alarmas para detener automáticamente el equipo de arriba.
3Exportar toda la imagen de la placa de cada PCB en tiempo real para una posterior trazabilidad
4La interfaz MES desarrollada en el país admite formatos estándar y personalizados.
Modo de ahorro de trabajo
A través de la transmisión de datos y otros métodos, una persona puede ver los datos de alarma AOI de múltiples líneas, logrando así un modo de ahorro de personal.
