Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Software de inspección: |
Software de inspección avanzado |
Resolución de inspección: |
Alta resolución |
Método de inspección: |
Inspección visual |
Precisión de la inspección: |
Alta exactitud |
Área de la inspección: |
Área de inspección grande |
Velocidad de inspección: |
Alta velocidad |
Conectividad: |
Conectividad Ethernet y USB |
Tipo de producto: |
Equipo de inspección |
Software de inspección: |
Software de inspección avanzado |
Resolución de inspección: |
Alta resolución |
Método de inspección: |
Inspección visual |
Precisión de la inspección: |
Alta exactitud |
Área de la inspección: |
Área de inspección grande |
Velocidad de inspección: |
Alta velocidad |
Conectividad: |
Conectividad Ethernet y USB |
Tipo de producto: |
Equipo de inspección |
Uno de los aspectos más importantes de cualquier equipo de inspección de AOI es su capacidad para gestionar eficazmente los datos en tiempo real.actualizadaNuestro equipo de inspección AOI cuenta con capacidades avanzadas de gestión de datos que permiten a los usuarios acceder y analizar datos de inspección de forma rápida y fácil,lo que lo convierte en una opción ideal para las empresas que requieren procesos de inspección rápidos y eficientes.
Además de sus poderosas capacidades de gestión de datos,Nuestro equipo de inspección AOI también cuenta con un sistema de cámara de alta resolución que proporciona imágenes increíblemente nítidas y detalladas de los productos inspeccionadosEsto es esencial para identificar incluso los más pequeños defectos o imperfecciones, asegurando que todos los productos cumplan con los más altos estándares de calidad.puede estar seguro de que sus productos siempre serán inspeccionados con la mayor precisión y exactitud.
Otra característica clave de nuestro Equipo de Inspección AOI es su sistema de iluminación LED multi-ángulo.garantizar que todas las zonas del producto inspeccionado estén bien iluminadas y fácilmente visiblesEsto es esencial para identificar defectos y otras imperfecciones que podrían ser difíciles de detectar con un sistema de iluminación menos avanzado.
| Inspección 3D de la pasta de soldadura | ||

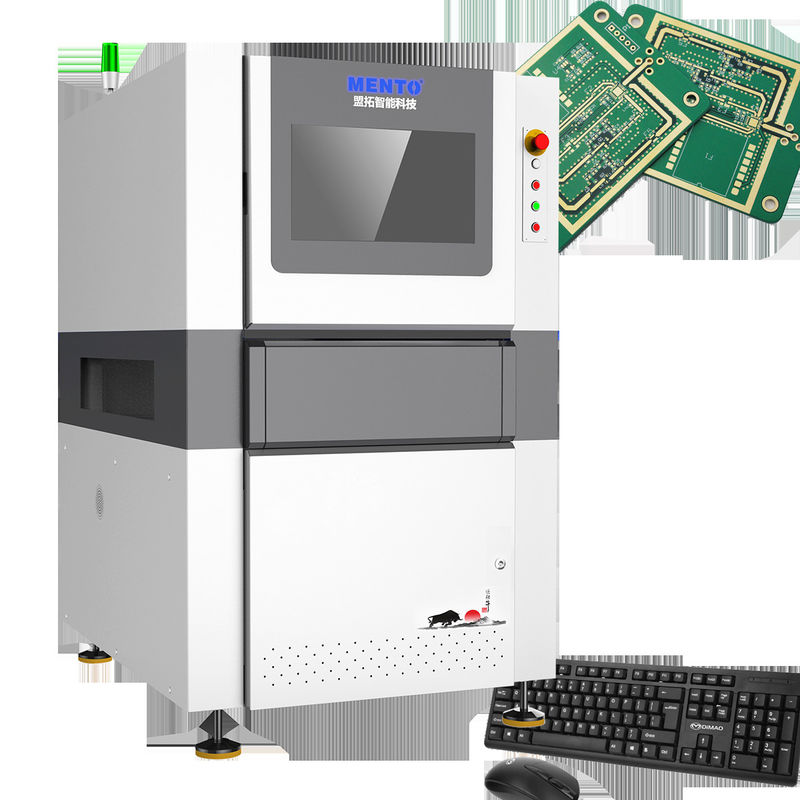

| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Buscando unaMáquina de AOI para PCB¿ NuestroEquipo de inspección de AOIdesdeChina.es perfecto para la inspección óptica automatizada con alta velocidad y gestión de datos en tiempo real.
| Atributo | Valor |
|---|---|
| Aplicación | Inspección óptica automatizada |
| Resolución de inspección | Alta resolución |
| Gestión de datos | Gestión de datos en tiempo real |
| Software de inspección | Software de inspección avanzado |
| Método de inspección | Inspección visual |
| Sistema de cámaras | Sistema de cámaras de alta resolución |
| Conectividad | Conectividad Ethernet y USB |
| Área de inspección | Área de inspección grande |
| Precisión de la inspección | Alta exactitud |
| Velocidad de inspección | Alta velocidad |
La máquina AOI para PCB está diseñada para inspeccionar placas de circuitos impresos con la ayuda de un sistema de cámaras de alta resolución.El método de inspección visual permite la detección de cualquier defecto en el diseño o montaje de la placaEl gran área de inspección permite inspeccionar PCB de diversos tamaños sin comprometer la calidad de la inspección.
El equipo de inspección Mento AOI es adecuado para una amplia gama de ocasiones y escenarios de aplicación de productos.El producto es ideal para las empresas que fabrican PCB y necesitan asegurarse de que el producto esté libre de cualquier defecto antes de enviarlo a los clientesLa máquina AOI también se puede utilizar en laboratorios de investigación y desarrollo para garantizar que los prototipos de los PCB cumplan con los estándares requeridos.
La conectividad del equipo de inspección de AOI es a través de la conectividad Ethernet y USB, lo que facilita su integración en las líneas de producción.La gestión de datos en tiempo real permite el seguimiento de los resultados de las inspecciones y proporciona información sobre la calidad de los PCB producidos..
En conclusión, el equipo de inspección Mento AOI es un producto fiable y eficiente para la inspección óptica automatizada de PCB.y gestión de datos en tiempo real, es adecuado para una amplia gama de ocasiones y escenarios de aplicación del producto.
Nuestro equipo de inspección AOI (inspección óptica automatizada) está diseñado para proporcionar una inspección de alta velocidad y precisión de las placas de circuitos impresos (PCB) y otros componentes electrónicos.Ofrecemos una gama de soporte técnico y servicios para garantizar el rendimiento óptimo de nuestro producto:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
Embalaje del producto:
Envío:
P: ¿Cuál es la marca del equipo de inspección de AOI?
R: El nombre de marca de nuestro equipo de inspección AOI es Mento.
P: ¿Dónde se fabrica el equipo de inspección de AOI?
R: El equipo de inspección de AOI se fabrica en Dongguan, China.
P: ¿Está certificado el equipo de inspección de la AOI?
R: Sí, el equipo de inspección AOI está certificado con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para el equipo de inspección de AOI?
R: La cantidad mínima de pedido para el equipo de inspección de AOI es 1.
P: ¿Cuánto cuesta el equipo de inspección de AOI?
R: El precio del equipo de inspección de AOI es negociable.
P: ¿Cuál es el plazo de entrega del equipo de inspección de AOI?
R: El plazo de entrega del equipo de inspección de AOI es de 3 semanas.
P: ¿Cuáles son las condiciones de pago para el equipo de inspección de AOI?
R: Las condiciones de pago para el equipo de inspección de AOI están en línea.
P: ¿Cuál es la capacidad de suministro del equipo de inspección AOI?
R: La capacidad de suministro de los equipos de inspección de AOI es de 1000/mes.
