Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Sistema operativo: |
Basado en Windows |
Precisión de la inspección: |
Alta exactitud |
Sistema de iluminación: |
Iluminación LED de varios ángulos |
Aplicación: |
Inspección óptica automatizada |
Software de inspección: |
Software de inspección avanzado |
Tipo de producto: |
Equipo de inspección |
Sistema de cámara: |
Sistema de cámaras de alta resolución |
Método de inspección: |
Inspección visual |
Sistema operativo: |
Basado en Windows |
Precisión de la inspección: |
Alta exactitud |
Sistema de iluminación: |
Iluminación LED de varios ángulos |
Aplicación: |
Inspección óptica automatizada |
Software de inspección: |
Software de inspección avanzado |
Tipo de producto: |
Equipo de inspección |
Sistema de cámara: |
Sistema de cámaras de alta resolución |
Método de inspección: |
Inspección visual |
Nuestro equipo de inspección AOI cuenta con un sistema de cámaras de alta resolución que captura incluso los detalles más pequeños, garantizando inspecciones precisas y precisas en cada momento.Con opciones de conectividad Ethernet y USB, puede integrar fácilmente nuestro equipo en su sistema existente y agilizar su flujo de trabajo.
Nuestra interfaz de usuario está diseñada con la facilidad de uso en mente, lo que le permite navegar rápida y fácilmente y configurar sus configuraciones de inspección.Puede estar seguro de que nuestro equipo puede mantenerse al día incluso con las líneas de producción más ocupadas.
Si usted está buscando la inspección óptica automatizada de PCB, componentes electrónicos u otros productos, nuestro equipo de inspección AOI es la solución ideal para sus necesidades.Póngase en contacto con nosotros hoy para obtener más información y realizar su pedido.

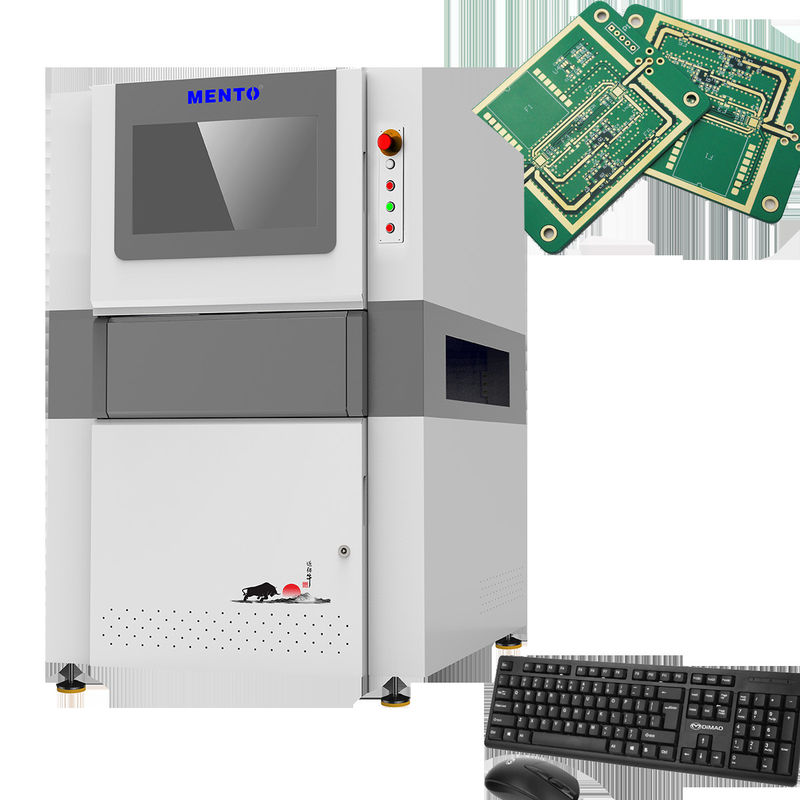

| Inspección 3D de la pasta de soldadura | ||
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Este instrumento de inspección por inspección óptica automatizada (AOI) es una máquina de inspección por inspección óptica de alta precisión para PCB que se ejecuta en un sistema operativo basado en Windows.Cuenta con gestión de datos en tiempo real y software de inspección avanzado para inspección de alta velocidad.
| Tipo de producto: | Equipo de inspección |
| Sistema operativo: | Basado en Windows |
| Conectividad: | Conectividad Ethernet y USB |
| Velocidad de inspección: | Alta velocidad |
| Software de inspección: | Software de inspección avanzado |
| Zona de inspección: | Área de inspección grande |
| Sistema de cámara: | Sistema de cámaras de alta resolución |
| Aplicación: | Inspección óptica automatizada |
| Sistema de iluminación | Iluminación LED de varios ángulos |
| Método de inspección: | Inspección visual |
Nuestro equipo de inspección de AOI se utiliza para inspección visual y se puede utilizar en diversas ocasiones y escenarios.
Nuestro equipo de inspección AOI tiene características avanzadas que lo hacen destacar entre sus competidores.También tiene un software de inspección avanzado que puede analizar imágenes y detectar defectos con alta precisiónLa interfaz de usuario de nuestro equipo es intuitiva, lo que facilita su operación y comprensión.
Nuestro equipo de inspección AOI se puede conectar a otros dispositivos a través de conectividad Ethernet y USB, lo que facilita la integración en sus procesos de fabricación existentes.Con nuestro equipo de inspección AOI, puede garantizar la calidad de sus productos y aumentar la eficiencia de su producción.
Nuestro producto de Equipo de inspección AOI viene con un soporte técnico y servicios integrales para garantizar que obtenga el máximo provecho de su inversión.Nuestro equipo de técnicos experimentados está disponible para responder cualquier pregunta o inquietud que pueda tener sobre el productoTambién ofrecemos programas de capacitación para ayudar a su equipo a ser expertos en el uso del equipo.
Además, ofrecemos una gama de servicios diseñados para mantener su equipo funcionando sin problemas y minimizar el tiempo de inactividad.y sustitución de piezas según sea necesarioTambién ofrecemos mejoras y opciones de personalización para garantizar que su equipo cumpla con sus necesidades y requisitos específicos.
Nuestro objetivo es proporcionarle el más alto nivel de apoyo y servicios posibles, para que pueda concentrarse en su negocio principal y alcanzar sus objetivos.Póngase en contacto con nosotros hoy para obtener más información sobre nuestro producto Equipo de inspección AOI y cómo podemos ayudarlo con sus necesidades de inspección.
Embalaje del producto:
Envío:
- ¿ Qué?¿Cuál es la marca del producto Equipo de inspección de AOI?
A: ¿Qué quieres decir?El nombre comercial del producto Equipo de inspección de AOI es Mento.
- ¿ Qué?¿Dónde se fabrica el producto Equipo de inspección de AOI?
A: ¿Qué quieres decir?El producto AOI Inspection Equipment se fabrica en Dongguan, China.
- ¿ Qué?¿Qué certificaciones tiene el producto de Equipo de inspección de AOI?
A: ¿Qué quieres decir?El producto Equipo de inspección de AOI tiene certificaciones ISO9001 e ISO14001.
- ¿ Qué?¿Cuál es la cantidad mínima de pedido del producto Equipo de inspección AOI?
A: ¿Qué quieres decir?La cantidad mínima de pedido para el producto Equipo de inspección AOI es 1.
- ¿ Qué?¿Cuál es el plazo de entrega del producto de Equipo de inspección de AOI?
A: ¿Qué quieres decir?El plazo de entrega del producto Equipo de inspección de AOI es de tres semanas.
- ¿ Qué?¿Cuáles son las condiciones de pago para el producto Equipo de inspección de AOI?
A: ¿Qué quieres decir?Las condiciones de pago para el producto Equipo de inspección de AOI están disponibles en línea.
- ¿ Qué?¿Cuál es la capacidad de suministro del producto Equipo de inspección de AOI?
A: ¿Qué quieres decir?La capacidad de suministro del producto Equipo de inspección de AOI es de 1000/mes.
- ¿ Qué?¿Es negociable el precio del producto Equipo de inspección de AOI?
A: ¿Qué quieres decir?Sí, el precio del producto Equipo de inspección de AOI es negociable.
