Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3412
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Método de la alineación: |
Alineación automática |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
El software: |
Interfaz de usuario intuitiva |
Área de la inspección: |
Hasta 510 x 510 mm |
espesor del PCB: |
0.5 - 5 mm |
Peso: |
1100kg |
Método de la alineación: |
Alineación automática |
Fuente de alimentación: |
AC 220V, 50/60 Hz |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
El software: |
Interfaz de usuario intuitiva |
Área de la inspección: |
Hasta 510 x 510 mm |
espesor del PCB: |
0.5 - 5 mm |
Peso: |
1100kg |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

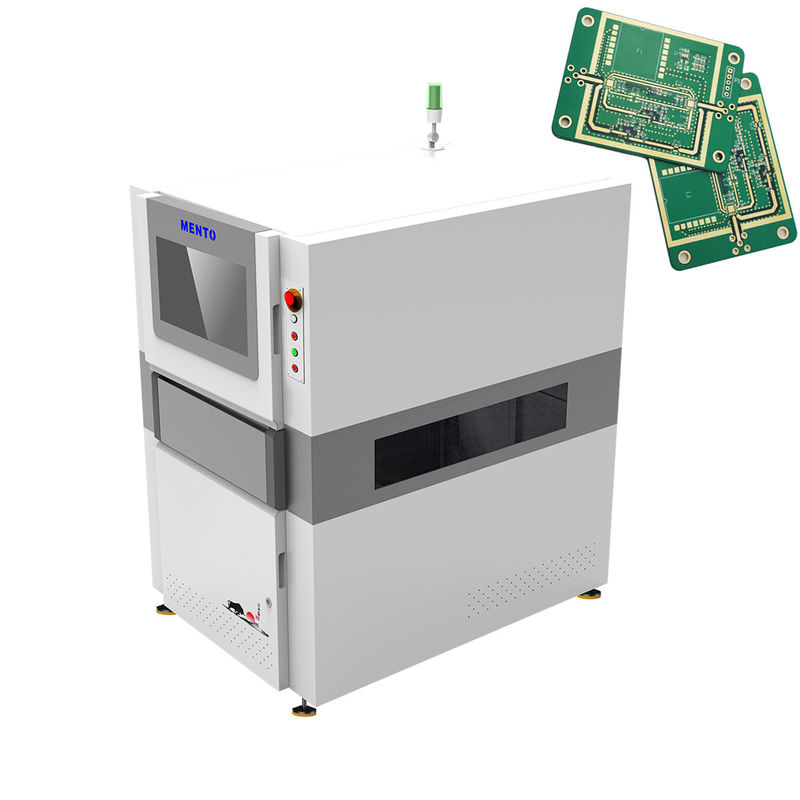

La máquina de inspección 3D AOI es una solución integral para los fabricantes que requieren una inspección confiable y de alta calidad de sus PCB.,La máquina está diseñada para la velocidad, con una impresionante velocidad de inspección de hasta 80 cm2/s.Esto significa que los fabricantes pueden procesar un gran número de PCB de forma rápida y eficiente.
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Esta máquina 3D AOI es un producto de última generación fabricado por los principales fabricantes de equipos de Aoi. Es un equipo de Aoi de PCB de primera línea que utiliza tecnología de inspección 3D.Está equipado con una cámara digital 3D de alta resolución y una función de alineación automática que garantiza resultados de inspección precisos.
| Velocidad de inspección: | Hasta 80 Cm2/s |
| Método de inspección: | Inspección 3D |
| El software: | Interfaz de usuario intuitiva |
| Fuente de alimentación: | AC 220V, 50/60 Hz |
| Tipos de inspección: | En el caso de las piezas de soldadura, el componente, el defecto |
| Tipo de cámara: | Cámara digital 3D |
| Método de alineación: | Alineación automática |
| Dimensión: | L 1300 X W 1300 X H 1500 mm |
| Peso: | 800 Kg |
| Resolución: | 10 μm |
La máquina Mento-01 3D AOI ha sido certificada con ISO9001/ISO14001, asegurando su calidad y rendimiento.Es una opción asequible para pequeñas y grandes empresas por igual.El tiempo de entrega para este producto es de sólo 1 semana, y el pago se puede hacer en línea.
Una de las características clave de Mento-01 es su interfaz de usuario intuitiva, que lo hace fácil de usar tanto para operadores experimentados como para principiantes.Este producto está equipado con un potente área de inspección de hasta 510 x 510 mm, lo que lo hace perfecto para grandes PCB.
La máquina Mento-01 3D AOI es ideal para una amplia gama de aplicaciones y escenarios. Es particularmente útil para sistemas de inspección de PCB en líneas de fabricación y ensamblaje.También puede ser utilizado por los fabricantes de equipos aoi para garantizar que se producen PCB de alta calidad..
Con sus potentes tipos de inspección, incluyendo juntas de soldadura, componentes y defectos, Mento-01 es un producto versátil que puede manejar una amplia gama de tareas de inspección.haciendo que sea un producto rápido y eficiente que puede ayudar a reducir el tiempo de fabricación.
En general, la máquina Mento-01 3D AOI es una excelente opción para las empresas que buscan una solución confiable y eficiente para sus necesidades de inspección de PCB.Su alta calidad de rendimiento y precios competitivos lo convierten en una gran inversión que puede beneficiar a empresas de todos los tamañosCon una capacidad de suministro de 1000/mes, este producto está disponible para satisfacer sus necesidades.
El apoyo técnico y los servicios del producto 3D AOI Machine incluyen:
Embalaje del producto:
Envío:
Preguntas frecuentes sobre la máquina 3D de AOI Mento-01:
P: ¿Cuál es el origen de la máquina 3D AOI Mento-01?
R: La máquina de AOI 3D Mento-01 es fabricada en China, específicamente en Dongguan.
P: ¿Cuáles son las certificaciones que Mento-01 3D AOI Machine tiene?
R: La máquina Mento-01 3D AOI tiene certificaciones ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina AOI 3D Mento-01?
R: La cantidad mínima de pedido para la máquina AOI 3D Mento-01 es 1.
P: ¿Cuál es el tiempo de entrega para la máquina AOI 3D Mento-01?
R: El tiempo de entrega para la máquina de AOI 3D Mento-01 es de 3 semanas.
P: ¿Cuál es la capacidad de suministro de la máquina AOI 3D Mento-01?
R: La capacidad de suministro de la máquina AOI 3D Mento-01 es de 1000/mes.
P: ¿Cuáles son los términos de pago para la máquina AOI 3D Mento-01?
R: Los términos de pago para la máquina Mento-01 3D AOI están en línea y negociables.
