Detalles del producto
Place of Origin: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Model Number: K3412
Pago y términos de envío
Minimum Order Quantity: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Velocidad de inspección: |
Hasta 80 Cm2/s |
Resolución: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100kg |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Área de la inspección: |
Hasta 510 x 510 mm |
Tipos de inspección: |
En el caso de las piezas de soldadura, el componente, el defecto |
Método de la alineación: |
Alineación automática |
Velocidad de inspección: |
Hasta 80 Cm2/s |
Resolución: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100kg |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Área de la inspección: |
Hasta 510 x 510 mm |
Tipos de inspección: |
En el caso de las piezas de soldadura, el componente, el defecto |
Método de la alineación: |
Alineación automática |
Ámbito de aplicación
Inspección de las juntas de soldadura y de los dispositivos montados
Características
1. Alta velocidad, tiempo de procesamiento FOV único es de aproximadamente 350 ms
2.Anti-interferencia, alta precisión, gran alcance
3La fuente de luz RGB integra perfectamente la información 2D para mejorar la precisión del juicio
4Visualización tridimensional de la altura, que puede mostrar datos RGB tridimensionales y mapas térmicos de altura
Parámetro técnico
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 12MP cámara industrial a color de alta velocidad |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase de rejilla para eliminar sombras y sistema de iluminación de fuente de luz 3D de cuatro direcciones | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu también | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Nuestro innovador sistema de procesamiento de imágenes ofrece una serie de ventajas y tecnologías fundamentales que pueden mejorar la precisión y precisión de su trabajo.Una de nuestras características destacadas es nuestra capacidad de imágenes de alta resolución, que puede configurarse con diferentes resoluciones para resaltar incluso los defectos más sutiles, lo que facilita su detección y análisis.
Logramos esta imagen de alta resolución mediante el uso de cámaras industriales de color de alta velocidad de 5MP y 12MP.Estas cámaras se combinan con lentes telecéntricas de gran diámetro de alta gama que han sido diseñadas para minimizar la distorsión y maximizar la profundidad de campo, creando claras, imágenes de alta calidad compatibles con una claridad de imagen de componentes altos y bajos.
Nuestro sistema también utiliza tecnología de calibración avanzada para garantizar el más alto nivel de precisión de medición dimensional.corrección de la distorsión de la lente, y la corrección de errores de instalación, lo que resulta en una herramienta de medición ultraprecisa en la que se puede confiar para análisis detallados y precisos.
Además, nuestra fuente de luz multiángulo está diseñada para resaltar de manera efectiva detalles como las juntas de soldadura y las características de la pantalla de seda.Hemos equipado nuestra fuente de luz con un controlador de corriente constante para garantizar un brillo constante y una calidad de imagen óptima.
El ámbito de aplicación de este producto consiste en la inspección de juntas de soldadura y dispositivos montados.garantizar que la calidad general y la funcionalidad del producto no se vean comprometidas.
Este producto tiene una serie de características que lo hacen altamente eficaz para inspeccionar juntas de soldadura y dispositivos montados.lo que lo convierte en una máquina de procesamiento de muy alta velocidadAdemás, está diseñado con capacidades antiinterferencia, proporcionando un alto nivel de precisión en una amplia gama de entradas.
Otra característica clave es su integración perfecta de información 2D de la fuente de luz RGB, lo que mejora la precisión del juicio.proporcionando una valiosa herramienta de visualización que muestra datos RGB, así como mapas de calor de alturaEstas características juntas hacen que el proceso de inspección sea rápido, preciso y altamente eficaz.
Nuestro software ofrece un enfoque rápido y minimalista para la programación gráfica. Utilizando módulos universales, puede construir aplicaciones estándar y prototipar rápidamente sus proyectos.Puedes verificar tus prototipos en poco tiempo., haciendo el proceso de desarrollo mucho más eficiente.
Uno de los principales beneficios de nuestro software es la capacidad de realizar inspecciones visuales sin necesidad de codificación.Usted puede construir fácilmente un proceso de inspección visual algoritmo mediante la combinación de diferentes módulos y haciendo clic en el ratónEsto hace que el proceso de inspección visual sea mucho más simple y rápido, ahorrando mucho tiempo a largo plazo.
Además de la inspección visual, nuestro software también simplifica el proceso de control de movimiento.Usted no necesita saber ningún código para controlar el movimiento - nuestro proceso de control de movimiento proporciona una interfaz de control de tarjetas de movimiento que sólo requiere la configuración interactivaCon esta interfaz, usted puede fácilmente realizar escenarios de control de movimiento complejos sin ninguna molestia.

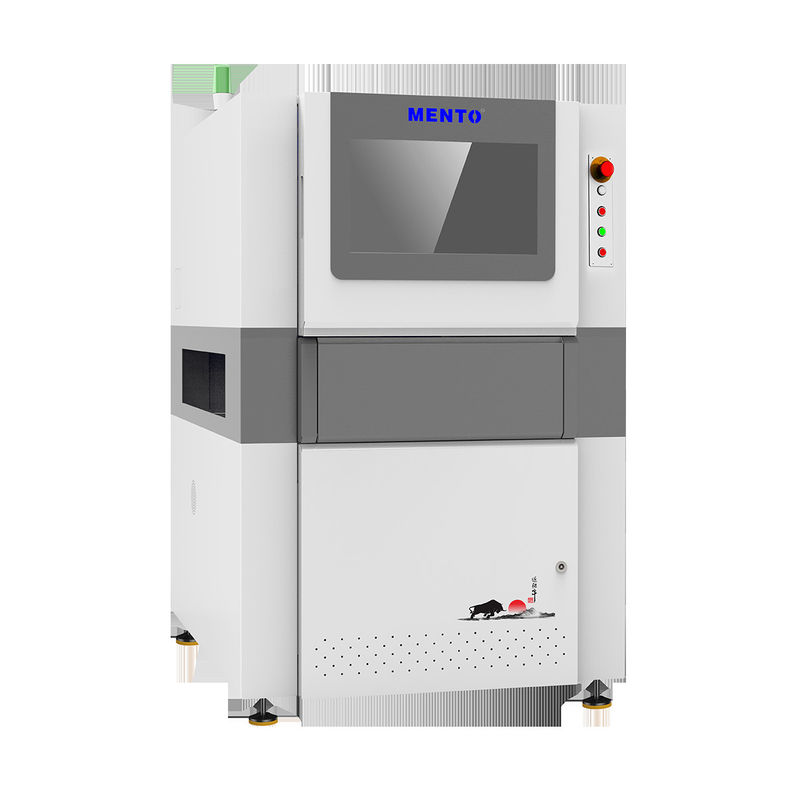

La máquina 3D AOI de Mento, número de modelo K3412, es un sistema de inspección de PCB de primera línea fabricado en China Dongguan.garantizar el cumplimiento de las normas de calidad y medioambientales.
Nuestros servicios de personalización de productos proporcionan flexibilidad para satisfacer sus necesidades específicas. La cantidad mínima de pedido es de solo 1, y el precio es negociable en función de sus requisitos.
El tiempo de entrega es de aproximadamente 3 semanas, y nuestra capacidad de suministro es de 1000 unidades por mes.Fuente de alimentación de 50/60Hz y funciona con el sistema operativo Ubuntu.
La iluminación LED RGB del sistema de inspección de PCB aoi proporciona imágenes claras y precisas de las placas de circuito impreso.Póngase en contacto con nosotros hoy para obtener más información sobre cómo nuestros servicios de personalización de productos pueden satisfacer sus necesidades.
El producto 3D AOI Machine viene con soporte técnico y servicios para garantizar un rendimiento óptimo y minimizar el tiempo de inactividad.
Nuestro soporte técnico y servicios están diseñados para mantener su máquina 3D AOI funcionando sin problemas y eficientemente, para que pueda concentrarse en sus objetivos de producción.
Embalaje del producto:
La máquina 3D AOI vendrá en una caja de cartón resistente con inserciones de espuma para protegerla durante el envío.
Envío:
El producto se enviará a través de un servicio de mensajería de buena reputación y requerirá una firma al momento de la entrega.pero puede variar según el destinoLos gastos de envío se calcularán en función de la dirección de entrega y se agregarán al costo total del pedido.
Preguntas frecuentes:
P: ¿Cuál es la marca de este producto?
R: La marca de este producto es Mento.
P: ¿Cuál es el número de modelo de este producto?
R: El número de modelo de este producto es K3412.
P: ¿Dónde se fabrica este producto?
R: Este producto es fabricado en China, Dongguan.
P: ¿Qué certificaciones tiene este producto?
R: Este producto tiene las certificaciones ISO9001 e ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para este producto?
R: La cantidad mínima de pedido para este producto es 1.
P: ¿El precio es negociable?
R: Sí, el precio de este producto es negociable.
P: ¿Cuál es el plazo de entrega de este producto?
R: El plazo de entrega de este producto es de 3 semanas.
P: ¿Cuál es la capacidad de suministro de este producto?
R: La capacidad de suministro de este producto es de 1000/mes.
