Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: K3412
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea
Capacidad de la fuente: 1000 al mes
Área de la inspección: |
Hasta 610 mm x 460 mm |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Resolución: |
el 10μm |
Tipo de producto: |
Sistema de inspección óptica automática |
Conectividad: |
Ethernet y USB |
Velocidad de inspección: |
Hasta 60 cm2/s |
tipo de cámara: |
CCD de alta resolución |
Área de la inspección: |
Hasta 610 mm x 460 mm |
Las dimensiones: |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
Fuente de alimentación: |
AC 100-240V, 50/60 Hz |
Resolución: |
el 10μm |
Tipo de producto: |
Sistema de inspección óptica automática |
Conectividad: |
Ethernet y USB |
Velocidad de inspección: |
Hasta 60 cm2/s |
tipo de cámara: |
CCD de alta resolución |

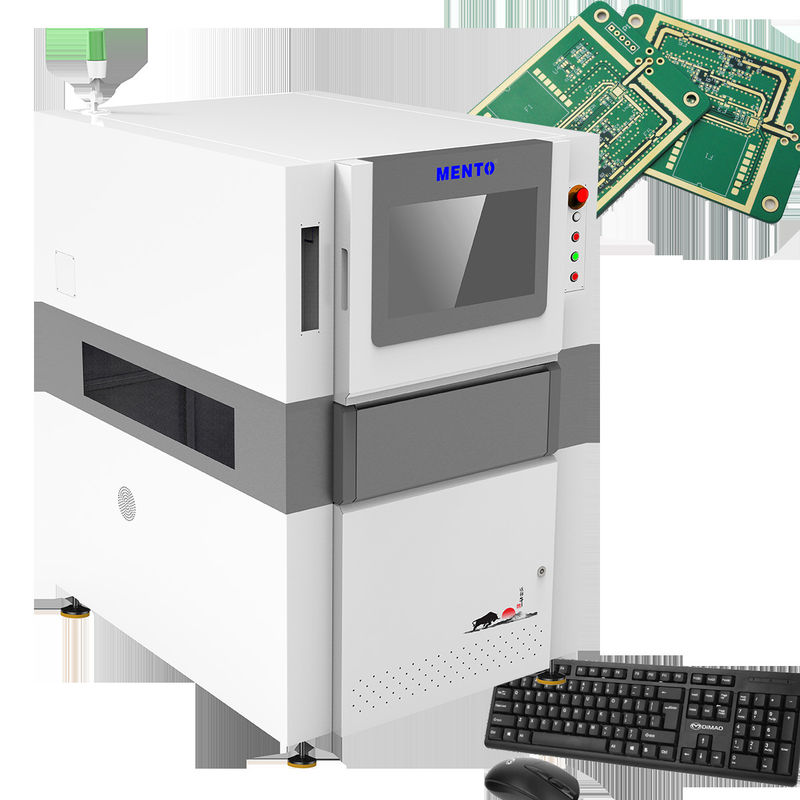

La máquina de prueba AOI utiliza una tecnología de imagen avanzada para detectar cualquier defecto en los PCB, asegurando que solo se entreguen productos de la más alta calidad a los clientes.Está equipado con cámaras de alta resolución que capturan imágenes de los PCB y los comparan con el diseño originalEsto garantiza que todos los componentes estén colocados correctamente y que no haya defectos como grietas, arañazos o contaminación.
La máquina AOI tiene una interfaz fácil de usar que permite a los usuarios configurar y ejecutar inspecciones rápidamente. Puede conectarse a Ethernet y USB, haciendo que la transferencia de datos sea rápida y eficiente.La máquina también está equipada con una fuente de alimentación de CA 100-240V, 50/60Hz, lo que permite su uso en varios países sin necesidad de un convertidor de potencia externo.
Una de las características clave de la máquina de prueba AOI es su velocidad de inspección, que puede inspeccionar hasta 60 cm2/s, lo que la convierte en una de las máquinas más rápidas del mercado.Esto garantiza que el proceso de producción no se ralentice, y los clientes reciben sus productos a tiempo.
La máquina AOI es perfecta para varias industrias que requieren PCB de alta calidad, como las industrias automotriz, aeroespacial y de telecomunicaciones.y precisión lo convierten en un activo valioso para cualquier línea de producción.
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | Cámara industrial a color de alta velocidad de 12MP |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Detección de defectos | Defectos de las juntas, componentes y PCB de la soldadura |
| Tipo de cámara | CCD de alta resolución |
| Velocidad de inspección | Hasta 60 cm2/s |
| Sistema operativo | Las ventanas |
| Modos de inspección | 2D y 3D |
| Aplicación | Inspección de PCB |
| El software | Interfaz de usuario intuitiva |
| Área de inspección | Hasta 610 mm x 460 mm |
| Las dimensiones | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Fuente de alimentación | AC 100-240V, 50/60 Hz |
El Mento AOI Tester tiene una alta resolución de 10 μm y puede inspeccionar un área de hasta 610 mm X 460 mm. Está equipado con el sistema operativo Windows, lo que lo hace fácil de usar.Se trata de una máquina AOI que puede detectar varios tipos de defectos como la unión de soldadura, defectos de los componentes y de los PCB.
El Mento AOI Tester es perfecto para su uso en plantas de ensamblaje de PCB, fabricantes de productos electrónicos y otras industrias relacionadas.Línea de producción SMTLa máquina AOI puede utilizarse para inspeccionar los PCB antes y después de la soldadura por reflujo, así como después de la soldadura por onda.También se puede utilizar en la reparación de PCB e inspección de materiales entrantes.
El Mento AOI Tester puede utilizarse en diversos escenarios y en el proceso de producción para garantizar la calidad de los PCB, reduciendo el riesgo de que se produzcan productos defectuosos.También se puede utilizar en el control de calidad para garantizar que el producto final cumpla con las especificaciones requeridasEl probador AOI se puede utilizar en I+D para garantizar que el diseño sea correcto y libre de defectos. También se puede utilizar en el servicio postventa para inspeccionar y reparar productos defectuosos.
El Mento AOI Tester está equipado con conectividad Ethernet y USB, lo que facilita la conexión a otros dispositivos.El probador AOI es fácil de operar y mantener, por lo que es una opción ideal tanto para las pequeñas como para las grandes empresas.
En general, el Mento AOI Tester es un producto excelente para la inspección de PCB AOI.y la capacidad de detección de defectos lo convierten en una herramienta valiosa en el proceso de producciónEs fácil de usar, fiable y eficiente, lo que lo convierte en una opción ideal para las empresas que buscan mejorar la calidad de sus productos y reducir los costes de producción.
Las opciones de conectividad incluyen Ethernet y USB, mientras que el tipo de cámara cuenta con CCD de alta resolución.
Para aquellos interesados en los servicios de personalización de productos, los términos de pago están disponibles en línea.
Los servicios de apoyo técnico y servicios de los productos de AOI Tester incluyen:
- Apoyo técnico remoto
- Apoyo técnico in situ
- Formación y educación sobre productos
- Servicios de reparación y mantenimiento
- Servicios de repuestos y recambios
- Actualizaciones y actualizaciones de software
- Documentación y manuales de uso
