Detalles del producto
Lugar de origen: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001
Número de modelo: k3205
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: Se aplicará el procedimiento siguiente:
Tiempo de entrega: 3 semanas
Condiciones de pago: En línea, L/C, T/T
Capacidad de la fuente: 1000 al mes
Velocidad de inspección: |
Hasta 80 Cm2/s |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
Área de la inspección: |
Hasta 510 x 510 mm |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Peso: |
1100kg |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |
Velocidad de inspección: |
Hasta 80 Cm2/s |
tipo de cámara: |
Cámara digital 3D |
Sistema operativo: |
Windows 10 también |
Área de la inspección: |
Hasta 510 x 510 mm |
Dimensión: |
L 1300 X W 1300 X H 1500 mm |
Peso: |
1100kg |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |

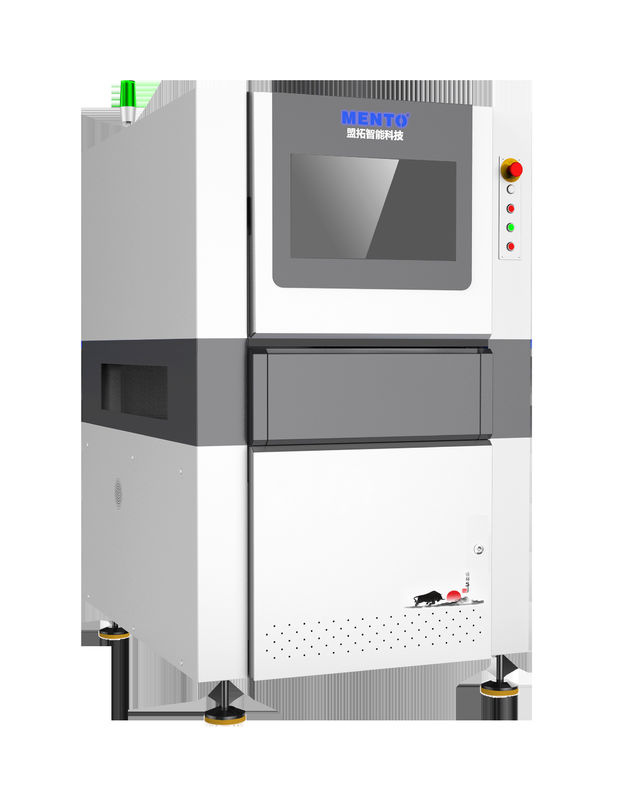

La máquina tiene un diseño compacto con dimensiones de L 1300 X W 1300 X H 1500 mm, lo que la hace ideal para su uso en líneas de producción pequeñas y medianas.lo que significa que puede escanear e inspeccionar rápidamente los PCB con alta precisión.
Una de las características clave de esta máquina 3D AOI es su sistema de iluminación LED RGB. Proporciona una iluminación brillante y uniforme, lo que permite a la máquina capturar imágenes detalladas de la superficie del PCB.El sistema también es energéticamente eficiente y tiene una vida útil más larga en comparación con los sistemas de iluminación tradicionales.
La máquina está diseñada para trabajar con PCB que tienen un grosor que va desde 0,5 a 5 mm. Esto hace que sea una pieza versátil de equipo que se puede utilizar para una amplia gama de aplicaciones de producción de PCB.También tiene una interfaz de usuario intuitiva que facilita la configuración y operación.
En general, la máquina 3D AOI es un equipo confiable y eficiente que puede ayudar a agilizar el proceso de producción de PCB.incluyendo su tecnología de imagen 3D y sistema de iluminación LED RGB, lo convierte en un equipo AOI de PCB de primera línea que puede ofrecer resultados consistentes y de alta calidad.
| Modelo del dispositivo | K3205 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 5MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
| Atributo del producto | Valor |
| Nombre del producto | Máquina de inspección 3D de AOI |
| Método de alineación | Alineación automática |
| Tipos de inspección | En el caso de las piezas de soldadura, el componente, el defecto |
| Resolución | 10 μm |
| Peso | 800 Kg |
| El software | Interfaz de usuario intuitiva |
| Tipo de cámara | Cámara digital 3D |
| Dimensión | L 1350 X W 1000 X H 1600 mm |
| Área de inspección | Hasta 510 x 510 mm |
| Fuente de alimentación | AC 220V, 50/60 Hz |
| espesor del PCB | 0.5 - 5 mm |
Mento-01 es una máquina ideal para la inspección de PCB aoi, proporcionando una inspección de alta precisión y alta velocidad para espesores de PCB que van desde 0,5 a 5 mm. La máquina utiliza tecnología de inspección 3D avanzada,que le permite detectar defectos como arañazos, grietas y otros defectos superficiales difíciles de detectar con métodos de inspección 2D.
Mento-01 es adecuado para una amplia gama de ocasiones y escenarios de aplicación, incluyendo pero no limitado a:
La máquina es fácil de operar y requiere una formación mínima, por lo que es ideal para su uso en instalaciones de producción pequeñas y grandes.El tamaño compacto de la máquina y sus dimensiones de L 1300 X W 1300 X H 1500 mm facilitan su integración en las líneas de producción existentes.
En Mento, ofrecemos términos de pago flexibles y un precio negociable, lo que facilita a los clientes la adquisición de la máquina.garantizar que podamos satisfacer las necesidades de las instalaciones de producción a pequeña y gran escala.
El pedido de Mento-01 es fácil, con una cantidad mínima de pedido de 1 unidad y un tiempo de entrega de sólo 1 semana.garantizar resultados de inspección de alta calidad cada vez.
El apoyo técnico y los servicios del producto 3D AOI Machine incluyen:
- Orientación y asistencia para la instalación
- Formación y formación de los usuarios sobre el funcionamiento y el mantenimiento de las máquinas
- Solución de problemas y diagnóstico de problemas de las máquinas
- Reparación y sustitución de componentes defectuosos
- Actualizaciones y mejoras de software
- Servicios de calibración y alineación
- Apoyo técnico remoto
- Apoyo técnico y mantenimiento in situ
Embalaje del producto:
Envío:
P: ¿Cuál es la marca de la máquina 3D AOI?
R: La marca de la máquina 3D AOI es Mento.
P: ¿Cuál es el número de modelo de la máquina 3D AOI?
R: El número de modelo de la máquina 3D AOI es Mento-01.
P: ¿Dónde se fabrica la máquina 3D AOI?
R: La máquina AOI 3D se fabrica en Dongguan, China.
P: ¿Qué certificaciones tiene la máquina 3D AOI?
R: La máquina 3D AOI está certificada con ISO9001/ISO14001.
P: ¿Cuál es la cantidad mínima de pedido para la máquina 3D AOI?
R: La cantidad mínima de pedido para la máquina 3D AOI es 1.
