Detalles del producto
Lugar de origen: - ¿ Por qué?
Nombre de la marca: MENTO
Certificación: FCC.ROHS,CCC
Número de modelo: K3212
Pago y términos de envío
Cantidad de orden mínima: 3
Detalles de empaquetado: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Tiempo de entrega: 20 días laborables
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 10pcs + 20 días laborables
AOI: |
Automatizado |
espesor del PCB: |
0,2 mm - 6 mm |
Dimensión: |
Se trata de un sistema de medición de los riesgos. |
La cámara: |
Cámara digital de alta resolución |
Fuente de luz: |
El LED |
Precisión de la inspección: |
990,9% |
El software: |
Software avanzado de procesamiento de imágenes |
AOI: |
Automatizado |
espesor del PCB: |
0,2 mm - 6 mm |
Dimensión: |
Se trata de un sistema de medición de los riesgos. |
La cámara: |
Cámara digital de alta resolución |
Fuente de luz: |
El LED |
Precisión de la inspección: |
990,9% |
El software: |
Software avanzado de procesamiento de imágenes |
Características de AOI en línea
1. Rendimiento de alto costo
2. la cámara de color industrial estándar de exposición global de 5 millones
3La primera empresa en China en utilizar lentes telecéntricas de gran diámetro (pueden dirigirse a productos)
4Sistema óptico desarrollado de forma independiente (consistencia de la fuente de luz)
5Plataforma de fundición integrada de alta estabilidad
Ámbito de aplicación: inspección de juntas de soldadura y dispositivos montados

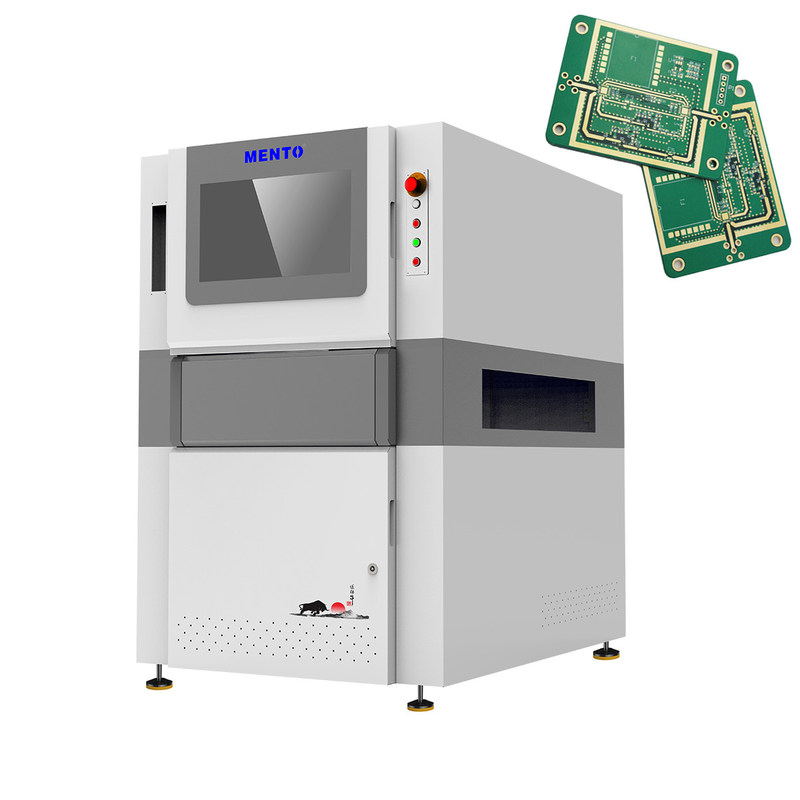

Inspección 3D de pasta de soldadura de la serie K32
| Modelo del dispositivo | K3212 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 12MP cámara industrial a color de alta velocidad |
| Fuente de luz | Fuente de luz doble DLP (tecnología de cambio de fase de raster) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 500 μm | |
| Solución al problema de las sombras | Tecnología de cambio de fase y sistema bidireccional de luz estructurada 3D | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu es un | |
| Parámetros | Tamaño total | W1350xD1000xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg de peso | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Herramientas de gestión estadística |
Histograma, X-bar y R-gráfico, X-bar y S-C hart, C p & C pk, %Gage R & R, SPI Informe diario/semanal/mensual, SPC en tiempo real y pantalla múltiple |
|
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Principio de medición del perfil de fase
El objeto deforma (modula) el patrón sinusoidal
Calcular la fase sinusoidal y encontrar la altura (demodulación)
Antiinterferencia, alta precisión, amplio alcance
1Las bandas móviles aseguran la capacidad de resistir las interferencias de la luz ambiente.
2Las bandas de alta frecuencia aseguran una resolución vertical lo suficientemente alta
3Las bandas de baja frecuencia garantizan un rango de medición suficientemente amplio.
El MES completodel- ¿ Qué?Interfaz de trabajoclas capacidadesy el potente sistema SPC
1Estadísticas en tiempo real de los diez principales componentes de alarma
2El número de alarmas puede ser configurado para bloquear la máquina
3Exportar toda la imagen de la placa de cada PCB en tiempo real para una posterior trazabilidad
