Detalles del producto
Place of Origin: China dongguan
Nombre de la marca: Mento
Certificación: ISO9001/ISO14001

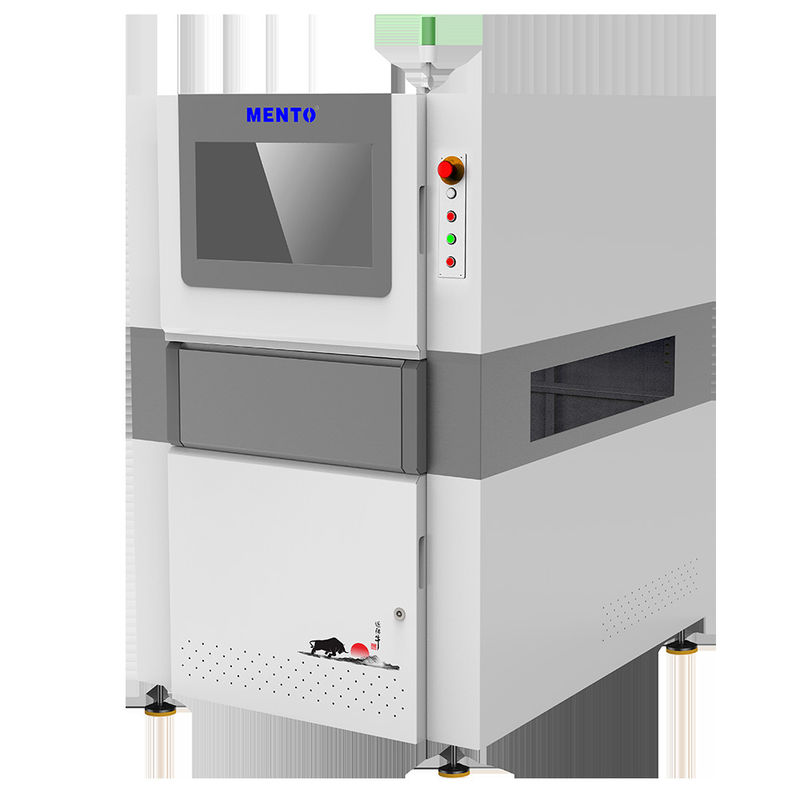

Model Number: K3412
Pago y términos de envío
Minimum Order Quantity: 1
Precio: Negociable
Detalles de empaquetado: W1000mmxD1380mmxH1600mm ((sin pie 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Método de inspección: |
Inspección 3D |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |
Peso: |
1100kg |
Método de la alineación: |
Alineación automática |
Área de la inspección: |
Hasta 510 x 510 mm |
Sistema operativo: |
Ubuntu |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Método de inspección: |
Inspección 3D |
Iluminación: |
RGB LED |
El software: |
Interfaz de usuario intuitiva |
Peso: |
1100kg |
Método de la alineación: |
Alineación automática |
Área de la inspección: |
Hasta 510 x 510 mm |
Sistema operativo: |
Ubuntu |
Dimensión: |
L 1000 X O 1380 X H 1600 mm |
Ámbito de aplicación
Inspección de las juntas de soldadura y de los dispositivos montados
Características
1. Alta velocidad, tiempo de procesamiento FOV único es de aproximadamente 350 ms
2.Anti-interferencia, alta precisión, gran alcance
3La fuente de luz RGB integra perfectamente la información 2D para mejorar la precisión del juicio
4Visualización tridimensional de la altura, que puede mostrar datos RGB tridimensionales y mapas térmicos de altura
Parámetro técnico
| Modelo del dispositivo | K3412 | |
| Capacidad de detección | Objetos de detección | Impresión errónea, sobre soldadura, soldadura insuficiente, soldadura de puente, soldadura de pasta, anomalía de forma, desplazamiento |
| Método de escaneo | Stop&Go | |
| Sistema óptico | La cámara | 12MP cámara industrial a color de alta velocidad |
| Fuente de luz | 4 Fuente de luz DLP (tecnología de cambio de fase rasterizado) y fuente de luz roja, verde y azul (RGB) | |
| Resolución | 10 μm y 15 μm (opcional) | |
| Rendimiento de detección | Precisión de la altura (módulo de calibración) | 1 μm (usando un bloque de calibración estándar) |
| Repetibilidad por volumen | < 1% (bloque de verificación estándar, 3Sigma) | |
| Valor máximo de compensación por flexión de placas | ± 3 mm | |
| Capacidad de detección GRR | < 10% en 6o ((+ 50% de tolerancia, resolución de 5 μm) | |
| Altura máxima de detección | 20 mm/40 mm | |
| Solución al problema de las sombras | Tecnología de cambio de fase de rejilla para eliminar sombras y sistema de iluminación de fuente de luz 3D de cuatro direcciones | |
| Método de compensación en tiempo real de la flexión de las placas | Compensación de la curvatura de las placas (Z-Tracking+Pad Referencing) | |
| Pantalla de ensayo | Color (imágenes 3D y 2D mostradas juntas) | |
| Equipo de conducción | Servomotor + Guía del tornillo | |
| Velocidad de movimiento | Se aplican las siguientes medidas: | |
| Tamaño mínimo medible del producto | 50 mm por 50 mm | |
| Tamaño máximo medible del producto | 400 mm por 500 mm | |
| espesor de los PCB | 0.5 ~ 6 mm | |
| Ajuste de la anchura de la vía | Ajuste automático del ancho, ajuste manual del ancho | |
| Transmisión/fijación de placas de circuito | Fijación del transportador de cinta/clampada neumática | |
| Dirección de transporte | De izquierda a derecha, de derecha a izquierda | |
| Alturas orbitales | Las demás: | |
| Configuración del ordenador | El ordenador central | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, disco duro: 2T |
| Monitoreo | LED de 22" | |
| Sistema operativo | Ubuntu también | |
| Parámetros | Tamaño total | W1000xD1380xH1600mm (excluida la luz de alarma) |
| Peso | 1100 kg | |
| Fuente de energía | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | |
| Presión del aire | 0.5Mpa | |
| Formatos de entrada soportados por software | Soporte para el formato Gerber (274X), ODB++ | |
| Requisitos medioambientales | Temperatura: 5~40°C, humedad relativa: 25%~80% (sin heladas) | |
| Comunicación de equipos aguas arriba y aguas abajo | Interfaz SMEMA estándar | |
Una de las tecnologías centrales de las que nos enorgullecemos es nuestro sistema de procesamiento de imágenes de alta resolución.Nuestro sistema está diseñado para satisfacer las necesidades de las empresas que requieren una inspección visual precisa y precisa.
El sistema consta de cámaras de velocidad de fotogramas ultra alta que vienen en dos tamaños: 5MP y 12MP. Ambas cámaras están equipadas con lentes telecéntricas de gran diámetro de alta gama que tienen baja distorsión,No entrecerrar los ojos.Esto significa que nuestras cámaras pueden capturar imágenes con alta y baja claridad de componentes con una distorsión mínima.
Nuestro sistema puede ser configurado para tener resoluciones de 8um, 10um, 15um, y más.Esto permite detectar incluso los defectos más sutiles, facilitando a las empresas su eliminación.
Nuestros sistemas están equipados con una tecnología de calibración precisa, lo que garantiza que las mediciones dimensionales proporcionadas por el sistema sean muy precisas.La tecnología de calibración tiene características como corrección de campo de visión planoEsto garantiza que todas las imágenes capturadas se corrijan por cualquier error en el proceso de calibración.
Por último, nuestro sistema viene equipado con una fuente de luz multi-ángulo que resalta juntas de soldadura, pantalla de seda, y otras características.se incluye un controlador de corriente constante para garantizar que se mantenga la consistencia del brillo de la fuente de luz.
Este equipo está diseñado para realizar inspecciones en juntas de soldadura y dispositivos montados. Es una herramienta esencial en el proceso de control de calidad de las industrias de fabricación electrónica.
Experimenta una programación rápida y minimalista con nuestro sistema de programación visual, que permite construir aplicaciones estándar y de alta calidad con facilidad.Los prototipos pueden verificarse rápidamente, evitando la necesidad de codificar con mucho tiempo.
Nuestro sistema no requiere codificación para inspecciones visuales, ya que los módulos se pueden combinar con un simple clic del ratón,permitir a los usuarios desarrollar de forma flexible algoritmos comunes de inspección visual que se adapten a sus necesidades.
Además, nuestro sistema proporciona soluciones fáciles para los procesos de control de movimiento.por el que se suprime el requisito de código.
El producto 3D AOI Machine viene con soporte técnico y servicios integrales para garantizar el máximo rendimiento y eficiencia.Nuestro equipo de técnicos experimentados están disponibles para proporcionar asistencia con la instalación, la configuración y la formación, así como el mantenimiento y la solución de problemas en curso.
También ofrecemos servicios de programación y desarrollo de software personalizados para adaptar la máquina a sus necesidades y requisitos específicos.Nuestro objetivo es asegurarnos de que reciba el más alto nivel de apoyo y servicio durante toda la vida útil de su producto..
Además, proporcionamos actualizaciones y mejoras de software regulares para mejorar la funcionalidad y mantener su máquina al día con la última tecnología.Nuestro equipo de atención al cliente está siempre disponible para responder cualquier pregunta o inquietud que pueda tener., y proporcionar apoyo remoto cuando sea necesario.
Embalaje del producto:
La máquina 3D AOI se empaquetará en una caja de cartón resistente con un relleno y una protección suficientes para garantizar un transporte seguro.La máquina se colocará con seguridad en el centro de la caja y rodeado por inserciones de espuma y envoltura de burbujasLa caja estará etiquetada con el nombre del producto, número de modelo e instrucciones de manejo.
Envío:
La máquina 3D AOI se enviará a través de un transportista de buena reputación como DHL, FedEx o UPS. Los costos de envío se calcularán en función del destino y el peso del paquete.El cliente recibirá un número de seguimiento para controlar el estado de su envío.Los tiempos de entrega pueden variar dependiendo de la ubicación, pero haremos todo lo posible para garantizar la entrega oportuna a nuestros clientes.
- ¿ Qué?¿De qué marca es la máquina 3D AOI?
A: ¿Qué quieres decir?La máquina 3D AOI es hecha por Mento.
- ¿ Qué?¿Cuál es el número de modelo de la máquina 3D AOI?
A: ¿Qué quieres decir?El número de modelo de la máquina 3D AOI es K3412.
- ¿ Qué?¿Dónde se fabrica la máquina 3D AOI?
A: ¿Qué quieres decir?La máquina 3D AOI se fabrica en Dongguan, China.
- ¿ Qué?¿Qué certificaciones tiene la máquina 3D AOI?
A: ¿Qué quieres decir?La máquina 3D AOI tiene certificaciones ISO9001 e ISO14001.
- ¿ Qué?¿Cuál es la cantidad mínima de pedido para la máquina 3D AOI?
A: ¿Qué quieres decir?La cantidad mínima de pedido para la máquina 3D AOI es 1.
- ¿ Qué?¿Cuál es el tiempo de entrega para la máquina 3D AOI?
A: ¿Qué quieres decir?El tiempo de entrega para la máquina 3D AOI es de 3 semanas.
- ¿ Qué?¿Cuál es la capacidad de suministro de la máquina 3D AOI?
A: ¿Qué quieres decir?La capacidad de suministro de la máquina 3D AOI es de 1000 unidades al mes.
- ¿ Qué?¿El precio de la máquina 3D AOI es negociable?
A: ¿Qué quieres decir?Sí, el precio de la máquina 3D AOI es negociable.
